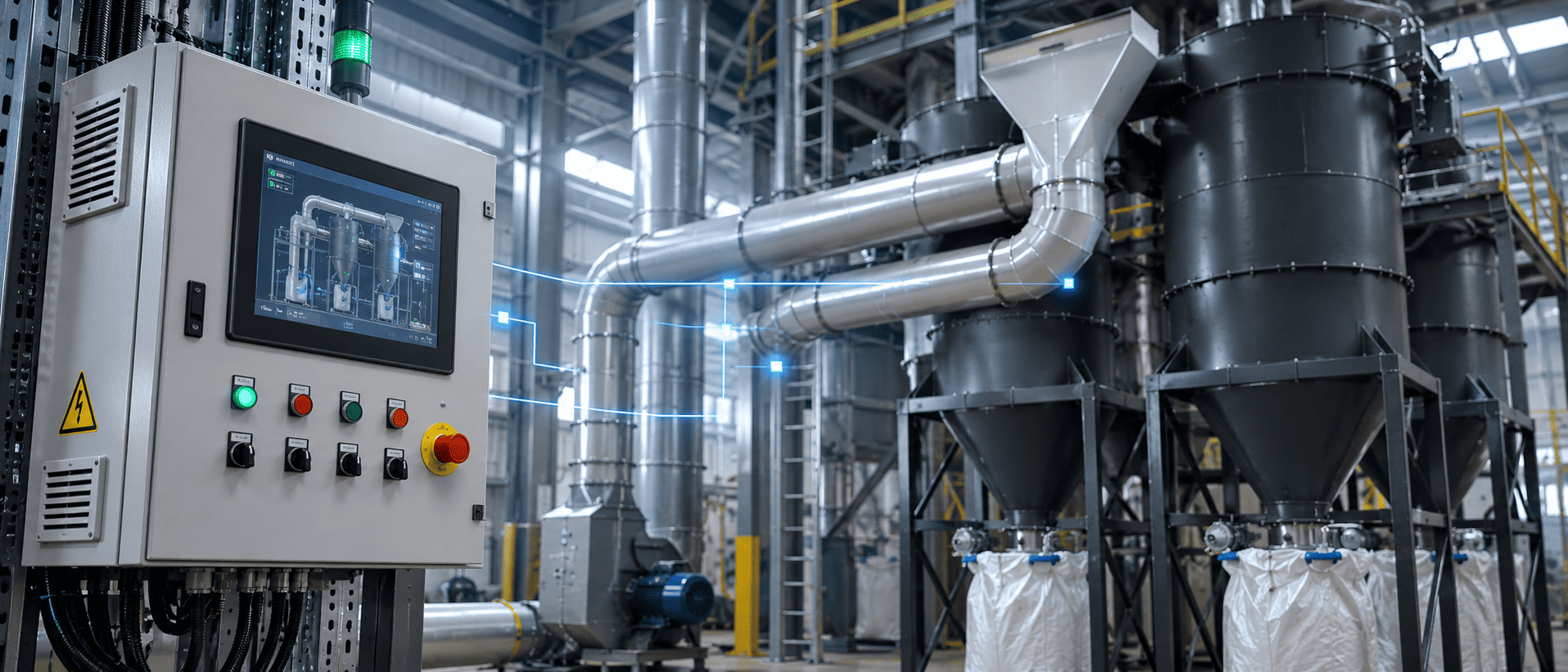

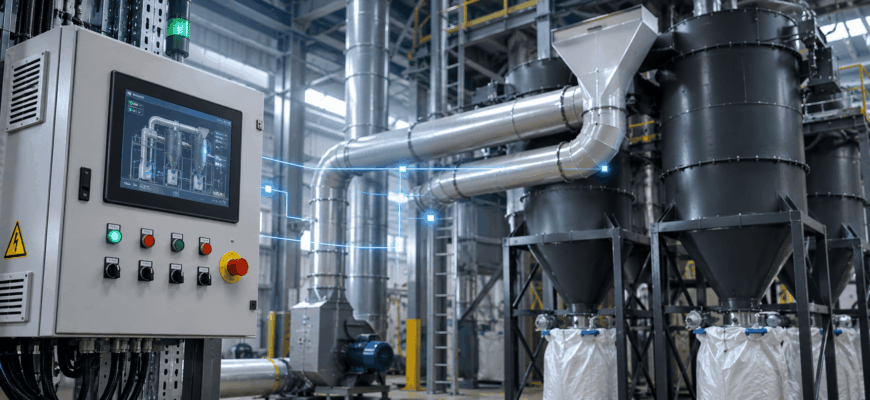

Автоматизация аспирационных систем помогает контролировать работу оборудования и поддерживать заданные параметры воздушного потока. Система управления связывает вентиляторы, фильтры, датчики и исполнительные механизмы в единый алгоритм. Это упрощает контроль аспирации и помогает вовремя выявлять отклонения.

Ниже рассмотрены основные задачи автоматизации и параметры, которые влияют на стабильность промышленной аспирации.

Что такое автоматизация аспирационных систем

Автоматизация аспирации – это управление оборудованием по заданному алгоритму. Система получает сигналы от датчиков и передаёт команды исполнительным устройствам. Контроль строится на фактических рабочих параметрах системы.

В простом варианте автоматика отвечает за пуск и остановку вентилятора. Более сложная автоматизированная система управления контролирует давление, разрежение, состояние фильтров и уровень заполнения бункера.

Зачем автоматизировать систему аспирации

На промышленном предприятии нагрузка на аспирацию может меняться. Одни станки работают постоянно. Другие включаются только на отдельных операциях. Количество подключённых источников пыли также меняется.

При постоянной работе вентилятора на одном режиме система не всегда соответствует текущей нагрузке. Автоматическое управление позволяет связать аспирацию с фактическим состоянием технологического оборудования.

• управление пуском и остановкой оборудования;
• контроль рабочих параметров аспирационной системы;
• управление производительностью вентилятора;
• контроль состояния фильтрующих элементов;
• запуск регенерации фильтров;
• контроль заполнения накопительных бункеров;
• формирование предупредительных и аварийных сигналов;
• блокировку оборудования при заданных аварийных условиях.

Какие процессы аспирации можно автоматизировать

Автоматизация охватывает отдельные аппараты или всю аспирационную систему. Уровень управления зависит от производительности, числа источников пыли и режима производства.

Чаще всего автоматизируют работу вентиляторов. Система управления задаёт последовательность пуска и остановки. При необходимости применяется частотное регулирование.

Основные элементы автоматизированной системы управления

Автоматизированная система аспирации включает несколько групп устройств. Каждая группа выполняет свою задачу и передаёт информацию в общий алгоритм управления.

Датчики и средства измерения

Датчики фиксируют состояние оборудования и среды. В аспирационных системах контролируют давление, разрежение, перепад давления, температуру и уровень заполнения.

Точность контроля зависит от правильного места установки датчика. Измерение должно отражать состояние нужного участка системы. Ошибочная точка контроля может давать данные, которые сложно использовать для управления.

Контроллер и алгоритм управления

Программируемый логический контроллер, или ПЛК, обрабатывает входные сигналы. Затем контроллер выполняет заданную последовательность действий.

Алгоритм определяет реакцию на каждое событие. Система может изменить режим вентилятора, запустить регенерацию или сформировать аварийный сигнал.

Шкаф управления и панель оператора

Шкаф управления объединяет электрические и управляющие компоненты. В нём размещают аппараты защиты, реле, контроллер и другие элементы.

Панель оператора используется для отображения параметров. На экран могут выводиться режим работы, сигналы датчиков и сообщения о неисправностях.

Контроль вентилятора и воздушного потока

Вентилятор создаёт движение воздуха в аспирационной сети. Его режим влияет на расход воздуха, разрежение и работу местных отсосов.

Автоматика контролирует состояние вентилятора и команды управления. В систему могут передаваться сигналы пуска, остановки и аварии.

Автоматическое управление производительностью аспирации

Производительность системы должна соответствовать текущей задаче. На предприятии не всегда одновременно работают все источники промышленной пыли.

При переменной нагрузке управление может учитывать состояние технологического оборудования. Если часть участков остановлена, алгоритм изменяет режим аспирации согласно принятой логике.

Контроль перепада давления и состояния фильтров

Фильтрующий элемент создаёт сопротивление движению воздуха. По мере накопления пыли условия прохождения потока меняются.

Для контроля применяют датчик перепада давления. Он оценивает разницу давлений на заданных участках фильтрационной установки.

Автоматическая регенерация фильтрующих элементов

Фильтрационные установки требуют удаления накопившейся пыли с поверхности элементов. Для этого применяется регенерация фильтров.

В системах с импульсной продувкой сжатый воздух воздействует на фильтрующие элементы. Пыль отделяется от поверхности и поступает в бункер.

Контроль заполнения бункеров и удаления пыли

Уловленная промышленная пыль накапливается в бункере или пылесборнике. Её необходимо своевременно удалять.

Для контроля может применяться датчик уровня. При достижении установленного значения система формирует предупредительный или аварийный сигнал.

Датчики и средства контроля в аспирационных системах

Набор датчиков зависит от задач объекта. Универсального перечня для всех аспирационных систем нет.

На практике контролируют несколько основных параметров. Их связь с задачами автоматизации показана в таблице.

Контролируемый параметр	Средство контроля	Задача автоматизации	Практический результат
Давление или разрежение	Датчик давления	Контроль режима сети	Выявление отклонений
Перепад давления	Датчик перепада давления	Контроль фильтра	Оценка состояния фильтрации
Уровень пыли	Датчик уровня	Контроль бункера	Сигнал о заполнении
Температура	Датчик температуры	Контроль среды	Сигнал при отклонении
Состояние вентилятора	Сигналы привода	Контроль работы	Пуск, остановка, авария

Частотное регулирование и снижение энергопотребления

Частотный преобразователь позволяет изменять режим электродвигателя вентилятора. Это даёт возможность управлять производительностью в пределах принятого алгоритма.

Частотное регулирование особенно актуально при переменной нагрузке. Система может поддерживать заданный контролируемый параметр и менять режим привода.

Автоматизация локальных и централизованных систем аспирации

Локальная аспирация обслуживает отдельное рабочее место или участок. Здесь система управления обычно решает ограниченный набор задач.

Например, пуск аспирационного оборудования может быть связан с работой источника пыли. При остановке технологической операции система переходит в заданный режим.

Связь аспирации с технологическим оборудованием

Аспирационная система работает вместе с производственным процессом. Пыль образуется при резке, дроблении, пересыпке, шлифовании и других операциях.

Автоматизация позволяет связать пуск аспирации с технологическим оборудованием. Для этого используются межблочные сигналы и заданная логика.

Аварийные режимы и промышленная безопасность

Автоматика используется для контроля состояний, которые требуют реакции персонала или оборудования. Для этого задаются предупредительные и аварийные сигналы.

Причиной сигнала может стать отклонение давления, перегрузка привода или другой контролируемый параметр. Перечень событий определяют для конкретной системы.

Преимущества автоматизации аспирационных систем

Главное преимущество автоматизации связано с постоянным контролем выбранных параметров.Оператору не требуется вручную отслеживать каждое действие оборудования.

При грамотно разработанном алгоритме система помогает:

• поддерживать заданный режим аспирации;
• связывать аспирацию с производственным процессом;
• контролировать состояние фильтрационного оборудования;
• автоматизировать регенерацию фильтрующих элементов;
• получать сигналы о заполнении бункеров;
• быстрее выявлять контролируемые отклонения;
• управлять производительностью при переменной нагрузке;
• снижать влияние ошибок ручного управления.

Ограничения и требования к автоматизации

Автоматизированная система требует правильной настройки и обслуживания. Датчики, приводы и шкаф автоматики являются частью промышленного оборудования.

Загрязнение датчика или повреждение линии связи влияет на достоверность сигнала. Поэтому средства контроля необходимо включать в график технического обслуживания.

Автоматизация оборудования Завода АСПИРАТОР

В системах Завода АСПИРАТОР применяются разные ступени очистки воздуха. Состав оборудования зависит от пыли, концентрации загрязнений и задачи предприятия.

При разработке системы управления важно учитывать назначение каждого аппарата. Механическая очистка, картриджная фильтрация и рукавная фильтрация решают разные задачи.

Механический пылеуловитель МП в многоступенчатой системе

Механический пылеуловитель МП применяется в системах аспирации и пневмотранспорта. Оборудование предназначено для очистки газопылевых потоков.

В зависимости от условий эксплуатации степень очистки МП достигает 99–99,9 %. Пылеуловитель работает с частицами размером от 5 мкм до 50 мм.

Контроль картриджных фильтров УФК

УФК используют картриджную систему фильтрации. Оборудование работает с мелкодисперсной пылью и применяется в локальных и централизованных системах аспирации.

Автоматическая импульсная регенерация помогает очищать фильтрующие элементы. Система управления обеспечивает заданную последовательность работы регенерации.

Автоматизация рукавных фильтров ФЦР

ФЦР применяются для очистки больших объёмов воздуха. Рукавные фильтры могут работать при высоких концентрациях загрязнений и в тяжёлых производственных условиях.

Автоматическая импульсная регенерация используется для очистки фильтрующих рукавов. Управление процессом выполняется по заданному алгоритму.

МАУ и локальное удаление пыли

Мобильные аспирационные установки МАУ применяются на отдельных рабочих местах и производственных участках. Их задача связана с локальным удалением загрязнений.

Мобильное оборудование размещают ближе к зоне образования пыли. Это позволяет организовать удаление загрязнений непосредственно у источника.

Как определить необходимый уровень автоматизации

Уровень автоматизации определяют по задачам предприятия. Сначала изучают технологический процесс и режим образования пыли.

Затем оценивают состав аспирационного оборудования. Учитывают вентиляторы, фильтры, пылеуловители, бункеры и разгрузочные устройства.

• какие источники пыли работают одновременно;
• как меняется нагрузка в течение смены;
• какие параметры влияют на работу аспирации;
• какие отклонения должен видеть оператор;
• какие процессы требуют автоматического управления;
• какие аварийные события требуют блокировки;
• какие данные нужны для технического обслуживания.

Вопросы и ответы

Можно ли автоматизировать действующую систему аспирации?

Такая возможность зависит от состава оборудования и электрической схемы. Необходимо оценить вентиляторы, фильтры, датчики и существующий шкаф управления. После обследования определяют объём доработки.

Обязательно ли устанавливать частотный преобразователь?

Нет. Частотное регулирование применяют там, где требуется изменение режима вентилятора. Решение принимают с учётом аэродинамики сети и характера нагрузки.

Зачем контролировать перепад давления на фильтре?

Перепад давления связан с сопротивлением фильтрационной системы. Его контроль помогает отслеживать рабочее состояние фильтра и выявлять отклонения.

Может ли автоматика сама запускать регенерацию?

Да, если фильтрационная установка и система управления предусматривают автоматическую регенерацию. Алгоритм зависит от конструкции и исполнения оборудования.

Нужен ли датчик уровня в бункере?

Необходимость зависит от объёма бункера, концентрации пыли и режима разгрузки. При высокой пылевой нагрузке контроль заполнения помогает своевременно выявить достижение заданного уровня.

Автоматизация снижает энергопотребление?

Снижение возможно при переменной нагрузке и обоснованном управлении производительностью.Результат зависит от мощности оборудования, графика работы и алгоритма частотного регулирования.

Можно ли связать аспирацию со станком или линией?

Да. При наличии соответствующих сигналов работа аспирации может быть связана с технологическим оборудованием. Последовательность пуска и остановки задаётся алгоритмом управления.

Заменяет ли автоматизация техническое обслуживание?

Нет. Датчики и сигнализация помогают контролировать состояние системы. Фильтры, вентиляторы, воздуховоды и средства автоматики всё равно требуют осмотра и обслуживания.

Автоматизация аспирационных систем объединяет контроль, управление и сигнализацию. Она помогает поддерживать заданные режимы, контролировать фильтрационное оборудование и связывать аспирацию с технологическим процессом.

Состав автоматики определяют по задачам предприятия. Для одной системы достаточно управления вентилятором. Для другой требуется ПЛК, частотное регулирование, контроль фильтров и диспетчеризация.
