Центральные пылеуборочные системы применяют для организованного удаления производственной пыли с полов, оборудования и других поверхностей. Загрязнения собираются через уборочные посты и по стационарной сети транспортируются к пылеулавливающему оборудованию. Такая промышленная пылеуборка дополняет аспирацию и помогает контролировать пылевые отложения в цехе.
Что такое центральная пылеуборочная система
Центральная пылеуборочная система – это стационарная вакуумная система для сбора осевшей пыли, просыпей и других сухих загрязнений на промышленном предприятии. В производственном помещении прокладывается сеть трубопроводов. В нужных зонах размещаются точки подключения уборочного оборудования.
Оператор подключает гибкий рукав к уборочному посту и собирает загрязнения насадкой. Разрежение создаёт движение воздушного потока. Пыль захватывается воздухом и перемещается по трубопроводу к установке, где происходит её отделение и сбор.
Главное назначение такой системы – централизованное удаление пылевых отложений с большой производственной территории. В отличие от переносного оборудования, основной агрегат остаётся стационарным. По цеху перемещаются только рабочий рукав и уборочные принадлежности.
Зачем предприятию централизованная пылеуборка
Пыль образуется при обработке сырья, транспортировке, пересыпке и работе технологического оборудования. Часть частиц удаляет система аспирации. Другая часть оседает на полу, конструкциях, площадках обслуживания и корпусах машин.
Если пылевые отложения не удалять, они накапливаются. Движение людей, работа техники и воздушные потоки способны повторно поднимать частицы. Осевшая пыль снова попадает в рабочую зону и увеличивает пылевую нагрузку.
Чем центральная пылеуборка отличается от аспирации
Аспирация и центральная пылеуборка решают разные задачи. Аспирационная система захватывает запылённый воздух рядом с источником образования загрязнений. Центральная система пылеудаления используется для сбора пыли, которая уже осела на поверхностях.
Например, местный отсос может удалять пыль во время технологической операции. Если часть загрязнений попала на пол или оборудование, для последующей уборки применяется вакуумная система. Поэтому центральная пылеуборка не заменяет систему аспирации.
| Параметр | Центральная пылеуборка | Аспирация | Мобильная уборка |
| Основная задача | Сбор осевшей пыли | Захват загрязнений у источника | Локальная уборка |
| Момент удаления | После осаждения | Во время образования | По мере необходимости |
| Зона работы | Производственные поверхности | Источник пылеобразования | Отдельный участок |
| Транспортировка | По стационарной сети | По системе воздуховодов | Внутри мобильной установки |
| Сеть трубопроводов | Предусматривается | Зависит от системы | Не требуется |
| Мобильность | Перемещаются рукав и насадка | Система обычно стационарна | Перемещается установка |
| Осевшая пыль | Основная задача | Не основная задача | Удаляется локально |
| Фильтрация | В составе пылеуборочного оборудования | В составе системы очистки | Внутри установки |
| Применение | Крупные производственные зоны | Технологические источники пыли | Отдельные рабочие зоны |
Принцип работы центральной пылеуборочной системы
Работа системы основана на создании разрежения и движении воздуха. Вакуумный агрегат формирует воздушный поток. После подключения рукава к уборочному посту загрязнения захватываются через насадку.
Далее начинается транспортировка пыли по трубопроводам. Частицы движутся вместе с воздушным потоком по магистрали. Все рабочие ветви сводятся к пылеулавливающему оборудованию.
В установке пыль отделяется от транспортирующего воздуха. Конкретный способ отделения зависит от конструкции оборудования. Уловленный материал поступает в пылесборник или бункер. Воздушный поток проходит предусмотренную системой очистку.
Таким образом, основные этапы работы включают захват загрязнений, их перемещение по стационарной сети, отделение пыли и сбор уловленного материала.
Основные элементы системы
Состав центральной пылеуборочной системы определяется задачей предприятия. На конфигурацию влияют свойства пыли, протяжённость сети, число рабочих постов и требуемый режим работы.
Вакуумная установка и создание разрежения
Для перемещения загрязнений необходим устойчивый воздушный поток. Побудитель тяги создаёт разрежение в сети. Его параметры подбирают с учётом расхода воздуха, сопротивления системы и характеристик транспортируемого материала.
Сеть трубопроводов и точки подключения
Стационарная сеть связывает уборочные зоны с основной установкой. Магистральный трубопровод прокладывают с учётом планировки цеха. От него выполняются ответвления к рабочим участкам.
Герметичность трубопроводов имеет прямое значение для стабильной работы. Подсос воздуха меняет расчётный режим и может снижать характеристики всасывания на удалённых постах.
Уборочные посты, рукава и насадки
Уборочный пост служит точкой подключения рабочего рукава. Через него оператор получает доступ к вакуумной сети. Расположение постов определяют по зонам обслуживания и принятой организации уборки.
Отделение и сбор пыли
Собранный материал необходимо отделить от воздушного потока. Эту задачу выполняет пылеулавливающее и фильтрационное оборудование. Конструкция системы должна соответствовать свойствам производственной пыли.
Какие загрязнения удаляют центральные системы
Центральные пылеуборочные системы применяют для сухой промышленной уборки. Они могут использоваться для сбора пылевых отложений и просыпей материала. Точная применимость всегда зависит от характеристик конкретной системы.
На предприятиях встречаются древесная, металлическая, угольная, цементная, мучная и минеральная пыль. Загрязнения различаются размером частиц, плотностью, абразивностью и склонностью к слёживанию.
Мелкодисперсная пыль предъявляет требования к фильтрации воздуха. Крупнодисперсная пыль и тяжёлые частицы влияют на режим транспортировки. Абразивная пыль требует учитывать износ оборудования и элементов трассы.
Отдельно оцениваются пожароопасные и взрывоопасные свойства материала. Наличие горючей пыли нельзя рассматривать только как вопрос уборки. Для таких условий требуется анализ промышленной и пожарной безопасности.
Преимущества центральной пылеуборки
Централизованная пылеуборка организует сбор загрязнений по единой схеме. На предприятии формируется стационарная сеть с рабочими точками в заданных зонах.
К практическим преимуществам относятся:
- сбор пыли с пола и производственных поверхностей;
- очистка оборудования и труднодоступных зон;
- транспортировка загрязнений по закрытой сети;
- возможность организовать уборочные посты в нескольких производственных зонах;
Для крупного промышленного предприятия такая схема упрощает организацию регулярной уборки. Персонал подключает рабочий рукав в нужной зоне и выполняет сбор загрязнений по принятому регламенту.
Ограничения и особенности эксплуатации
Центральная система требует предварительного расчёта. После монтажа стационарной сети изменение планировки или перенос рабочих зон может потребовать корректировки трубопроводов.
Производительность зависит от состояния всей системы. Засорение трассы, подсос воздуха или загрязнение фильтрующих элементов способны изменить рабочий режим. Поэтому техническое обслуживание должно быть регулярным.
Нельзя без проверки собирать любой материал. Свойства загрязнений должны соответствовать назначению оборудования. Температура, влажность, абразивность и пожароопасность пыли учитываются до начала эксплуатации.
Важно! Центральная пылеуборочная система подбирается под конкретную производственную задачу. Универсальная конфигурация для всех видов пыли и любых трасс отсутствует.
Где применяются центральные пылеуборочные системы
Промышленная система пылеуборки востребована на объектах с большой площадью и регулярным образованием пылевых отложений. Особенно актуальна стационарная сеть там, где уборку выполняют на нескольких удалённых участках.
Такие задачи встречаются в деревообработке, металлургии, машиностроении и производстве строительных материалов. Централизованное удаление пыли также рассматривают на предприятиях пищевой промышленности, энергетики и переработки сырья.
Центральная пылеуборка и промышленная безопасность
Пылевые отложения влияют на состояние производственной среды. Скопления материала на проходах и оборудовании затрудняют уборку и обслуживание. Повторное поднятие частиц увеличивает содержание пыли в воздухе рабочей зоны.
Для горючей пыли накопление отложений имеет отдельное значение. Пылевоздушная смесь при определённых условиях может представлять пожарную и взрывную опасность. Оценка риска проводится с учётом свойств конкретного вещества и условий процесса.
Регулярное удаление осевшей пыли входит в комплекс мер по содержанию производственных помещений. Оно не отменяет требования охраны труда, пожарной безопасности и контроля технологического оборудования.
Центральная пылеуборка и аспирация: совместная работа
На пылеобразующем производстве целесообразно рассматривать весь путь загрязнений. Сначала пыль образуется у технологического оборудования. Система аспирации должна захватывать загрязнённый воздух в зоне источника и направлять газопылевой поток на очистку.
Однако полностью исключить осаждение частиц на всех поверхностях удаётся не всегда. Просыпи сырья, обслуживание оборудования и особенности технологического процесса создают дополнительные загрязнения. Здесь применяется промышленная пылеуборка.
Поэтому аспирация отвечает за удаление загрязнений у источника, а центральная пылеуборочная система – за организованный сбор осевшей пыли. Совместная работа этих решений помогает снизить распространение производственной пыли.
УФК ВМП Завода АСПИРАТОР

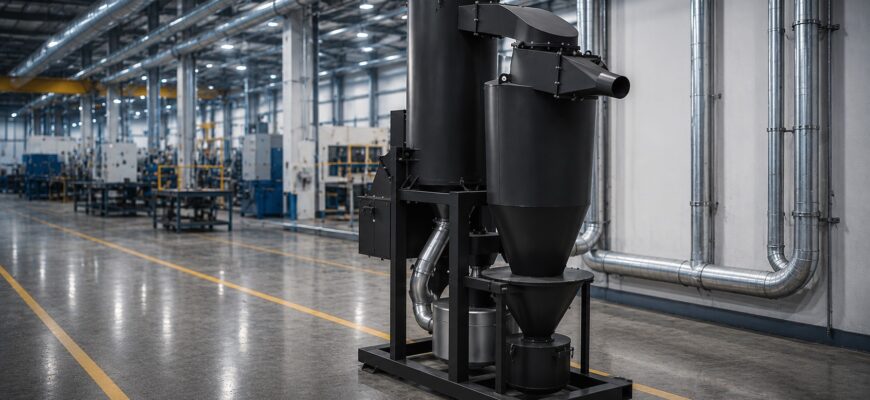

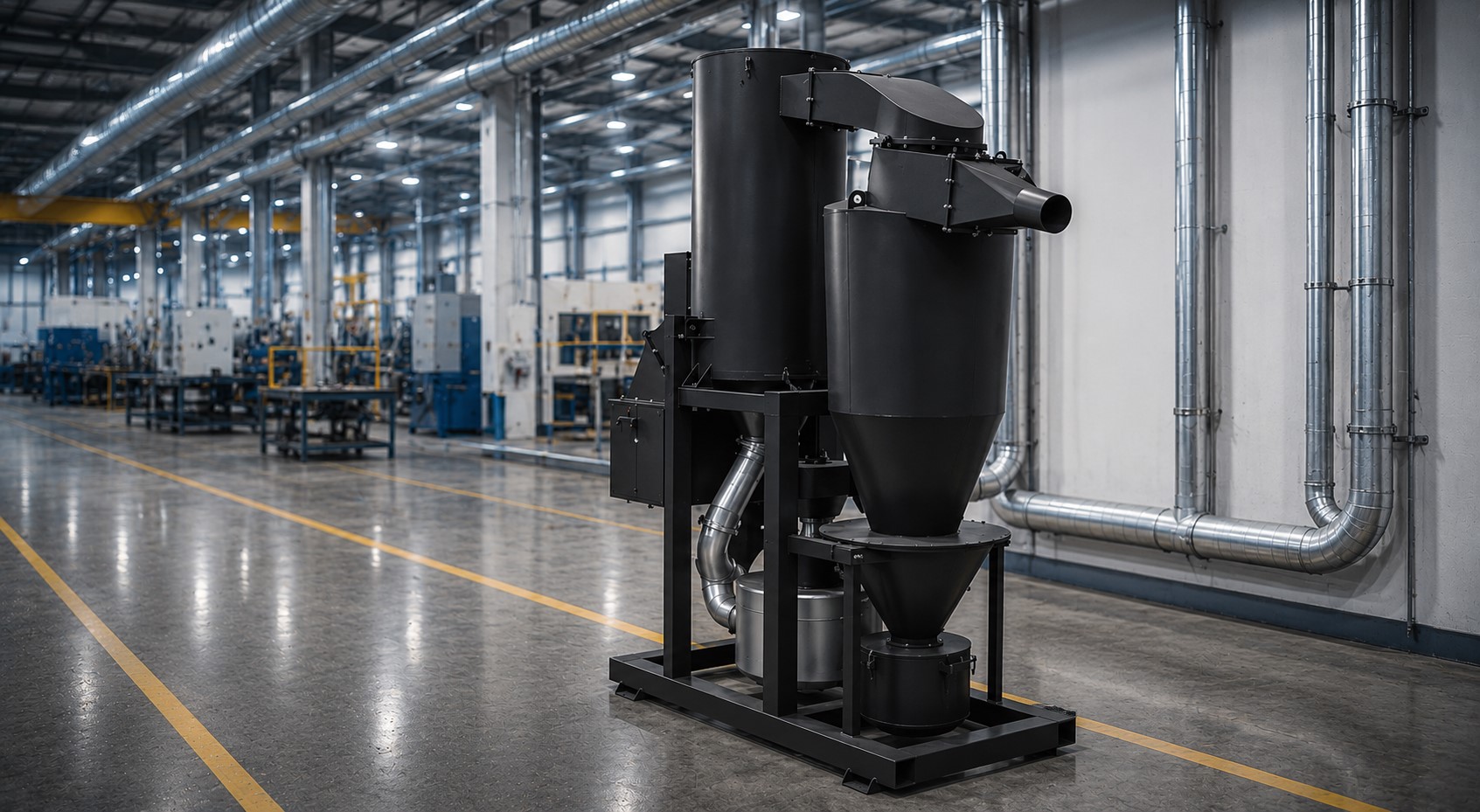

В линейке Завода АСПИРАТОР представлена пылеочистная установка УФК-2,0МП-В. Это полностью автоматический пылеуловитель для очистки воздуха от сухой, волокнистой и неслипающейся пыли, не агрессивной к материалам фильтрующих элементов. Благодаря воздуходувке установка может применяться в качестве центрального пылесоса.
Установка работает с воздушным потоком, поступающим из подключённой сети. Загрязнения перемещаются вместе с транспортирующим воздухом к пылеочистному оборудованию. Далее происходит отделение и фильтрация пыли в соответствии с конструкцией установки.
Конструктивная особенность УФК ВМП – двухступенчатая система очистки. На первой ступени работает механический пылеуловитель МП. Он выполняет предварительную центробежную очистку газопылевого потока. После этого остаточная пыль поступает во вторую ступень – фильтр тонкой очистки с картриджным фильтрующим элементом.
Газопылевой поток поступает в МП через входной патрубок. Тангенциальный вход преобразует поступательное движение воздуха во вращательное. Поток движется вокруг центральной вставки и вдоль вертикальной оси. Возникающая центробежная сила прижимает частицы к внутренней поверхности корпуса. Воздух с остаточной мелкой и лёгкой пылью через выхлопную трубу и переходной канал направляется на вторую ступень очистки.
Во второй ступени остаточные загрязнения осаждаются на картриджном фильтрующем элементе. Движение воздушного потока обеспечивает воздуходувка, установленная после фильтра тонкой очистки. Для регенерации фильтроэлемента применяется импульсная продувка сжатым воздухом. Ресивером служат элементы опорной рамы установки. Работой воздуходувки и системы регенерации управляет щит управления.
От чего зависит эффективность пылеуборочной системы
Работа центральной системы определяется не одним агрегатом. На результат влияют аэродинамика сети, свойства пыли и организация эксплуатации.
Основные факторы:
- расход воздуха и создаваемое разрежение;
- скорость транспортировки частиц;
- диаметр и длина трубопровода;
- число поворотов и сопротивление сети;
- герметичность трубопроводов и соединений;
- количество одновременно используемых уборочных постов;
- свойства и концентрация транспортируемого материала;
- состояние фильтрующих элементов;
- своевременная разгрузка пылесборника или бункера.
Особое значение имеет скорость воздушного потока. Она должна поддерживать транспортировку собранного материала по трассе. При неверном режиме частицы могут осаждаться внутри трубопровода и создавать условия для засорения.
Состояние фильтров также влияет на эксплуатацию оборудования. Накопление пыли на фильтрующем элементе меняет сопротивление. Система очистки и регламент обслуживания должны соответствовать конструкции установки.
Как выбрать центральную пылеуборочную систему
Подбор начинается не с модели оборудования, а с обследования производственной задачи. Необходимо определить, где образуются пылевые отложения и какие зоны требуется обслуживать.
Для подготовки исходных данных оценивают:
- вид и свойства производственной пыли;
- абразивность и склонность материала к слёживанию;
- пожароопасные и взрывоопасные свойства;
- объём загрязнений и частоту уборки;
- расположение рабочих зон и оборудования;
- требуемое число уборочных постов;
- возможность одновременной работы нескольких операторов;
- предполагаемую длину и конфигурацию трубопроводной сети.
Вопросы и ответы
Можно ли центральной пылеуборкой заменить аспирацию?
Нет, если на предприятии есть постоянные источники пылеобразования. Аспирация захватывает загрязнения во время процесса. Центральная пылеуборка собирает осевшую пыль и просыпи с производственных поверхностей.
Чем центральная система отличается от промышленного пылесоса?
В центральной системе основной агрегат связан со стационарной сетью трубопроводов. Рабочие точки размещаются в разных зонах. Оператор подключает рукав к ближайшему уборочному посту. Переносить основной агрегат не требуется.
Можно ли подключить несколько уборочных постов?
Количество постов и возможность их одновременной работы определяются расчётом. Учитываются расход воздуха, разрежение, сопротивление сети и характеристики оборудования.
Почему пыль может оседать внутри трубопровода?
Причиной может быть недостаточная скорость транспортировки, неверная конфигурация трассы или изменение рабочего режима. Также проверяются засоры и герметичность системы.
Какая пыль подходит для УФК ВМП?
Допустимые свойства загрязнений определяются технической документацией и условиями конкретного проекта. Перед подбором необходимо предоставить данные о материале, размере частиц, концентрации и особенностях производственного процесса.
Нужно ли обслуживать центральную систему?
Да. Проверяются трубопроводы, соединения, рабочие посты и состояние фильтрующих элементов. Также контролируется накопление уловленного материала. Периодичность работ устанавливается документацией на оборудование и регламентом предприятия.
Центральные пылеуборочные системы предназначены для организованного сбора осевшей производственной пыли. Загрязнения захватываются через уборочные принадлежности, транспортируются по стационарной сети и поступают к пылеулавливающему оборудованию.
Такая система дополняет аспирацию. Она помогает удалять пылевые отложения с полов, оборудования и других производственных поверхностей. Результат зависит от аэродинамического расчёта, герметичности сети, свойств пыли и регулярного обслуживания.
УФК-2,0МП-В Завода АСПИРАТОР предназначена для очистки воздуха при средней и высокой входной запылённости. Номинальная производительность установки составляет 2000 м³/ч, площадь фильтрующей поверхности фильтра тонкой очистки – 25 м². В установке используется один картриджный фильтроэлемент. Эффективность очистки достигает 99,99 % и зависит от насыщенности, гранулометрического состава пыли и настройки конкретной аспирационной сети.
