Очистка воздуха от промышленной пыли в системах аспирации, вентиляции и пневмотранспорта.
Картриджные фильтры УФК
✔ эффективность очистки воздуха до 99,9%
✔ производительность до 24 000 м³/ч по актуальному РЭ УФК-24,0
✔ картриджная система фильтрации
✔ импульсная регенерация фильтрующих элементов
✔ применение как самостоятельного пылеуловителя или ступени комбинированной воздухоочистки
Назначение картриджного фильтра УФК
Установки пылеочистные УФК предназначены для очистки запылённого воздуха в вентиляционных, аспирационных и пневмотранспортных системах промышленных предприятий.
В качестве фильтрующих элементов используются картриджные фильтры круглого сечения. Установки оснащены встроенной системой регенерации фильтрующих элементов импульсной продувкой сжатым воздухом. УФК может использоваться как самостоятельный пылеулавливающий аппарат или в качестве ступени в системах комбинированной воздухоочистки.
Эффективность очистки воздуха достигает 99,9%, а остаточная запылённость на выходе для УФК-24,0 составляет не более 20 мг/м³.
Какие задачи решает УФК
Картриджные фильтры УФК обеспечивают очистку запылённого воздушного потока с эффективностью до 99,9% и применяются для фильтрационной очистки воздуха в промышленных системах аспирации.
Фильтрующие картриджи задерживают частицы пыли на поверхности фильтровального материала. По мере накопления пыли встроенная система регенерации очищает фильтрующие элементы импульсами сжатого воздуха, восстанавливая их рабочие характеристики.
УФК позволяет:
- очищать запылённый воздух в аспирационных и вентиляционных системах;
- организовать фильтрационную очистку воздушного потока;
- улавливать мелкодисперсную пыль;
- снизить концентрацию пыли в очищенном воздухе;
- использовать автоматическую импульсную регенерацию фильтрующих элементов;
- применять оборудование в локальных и централизованных системах аспирации;
- использовать фильтр в составе многоступенчатой системы очистки воздуха.
УФК может работать как отдельный пылеулавливающий аппарат и как ступень комбинированной воздухоочистки.
Области применения
Картриджные фильтры УФК применяются на промышленных предприятиях, где в процессе работы оборудования и выполнения технологических операций образуется запылённый воздушный поток.
Оборудование используется в составе систем аспирации, промышленной вентиляции и пневмотранспорта. УФК может применяться в локальных и централизованных системах очистки воздуха, а также в составе комбинированных систем пылеулавливания. Возможность применения конкретного типоразмера определяется с учётом особенностей технологического процесса и технических характеристик установки.
Для каких видов пыли применяется УФК
Установки пылеочистные УФК предназначены для очистки воздуха от сухой, волокнистой и неслипающейся пыли, не агрессивной к материалам фильтрующих элементов. Оборудование рекомендуется для улавливания крупнодисперсной, среднедисперсной и тонкодисперсной пыли в условиях средней и высокой входной запылённости.
| Вид пыли | Применение |
|---|---|
| Сухая | ✓ |
| Волокнистая | ✓ |
| Неслепающаяся | ✓ |
| Крупнодисперсная | ✓ |
| Среднедисперсная | ✓ |
| Тонкодисперсная | ✓ |
Важно: возможность применения УФК определяется с учётом характеристик пыли, температуры очищаемого воздушного потока, материала фильтрующих элементов и особенностей технологического процесса предприятия.
Конструктивные особенности

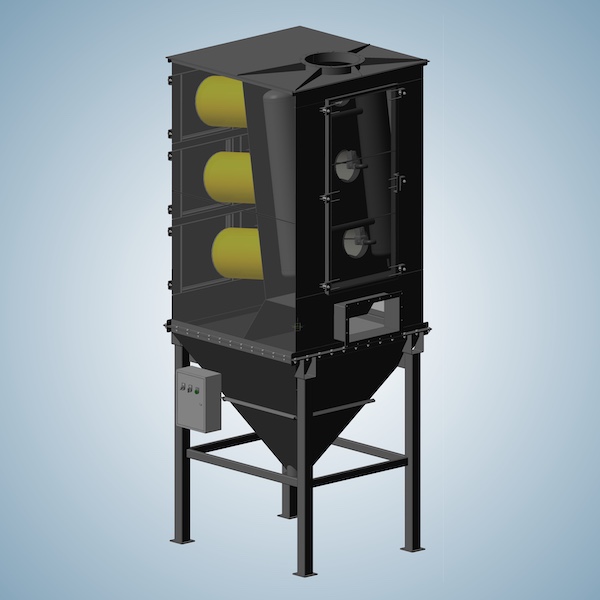

Конструкция УФК разработана для картриджной фильтрации запылённого воздушного потока и автоматической регенерации фильтрующих элементов. Установка состоит из корпуса фильтра, бункера-пылесборника, опорной рамы, ресивера системы регенерации, входного и выходного коллекторов, шкафа управления, соленоидных клапанов и картриджных фильтроэлементов.
В качестве фильтрующих элементов используются картриджные фильтры круглого сечения. Площадь фильтрации определяется типоразмером установки. Например, площадь фильтрующей поверхности УФК-24,0 составляет 300 м², а в конструкции установлено 12 картриджных фильтроэлементов.
На входе в корпус фильтра предусмотрена отбойная пластина. Крупные и тяжёлые частицы, поступающие с воздушно-пылевым потоком, ударяются о её поверхность и направляются в бункер-пылесборник. Такое конструктивное решение снижает воздействие крупных частиц на фильтрующие элементы. При работе с абразивной пылью наибольший износ может наблюдаться на внутренних поверхностях бункера-пылесборника, отбойной пластине и стенках входного канала.
УФК оснащается встроенной системой импульсной регенерации фильтрующих элементов сжатым воздухом. Управление работой системы регенерации осуществляется через шкаф управления. В зависимости от исполнения предусмотрены автоматический и ручной режимы управления.

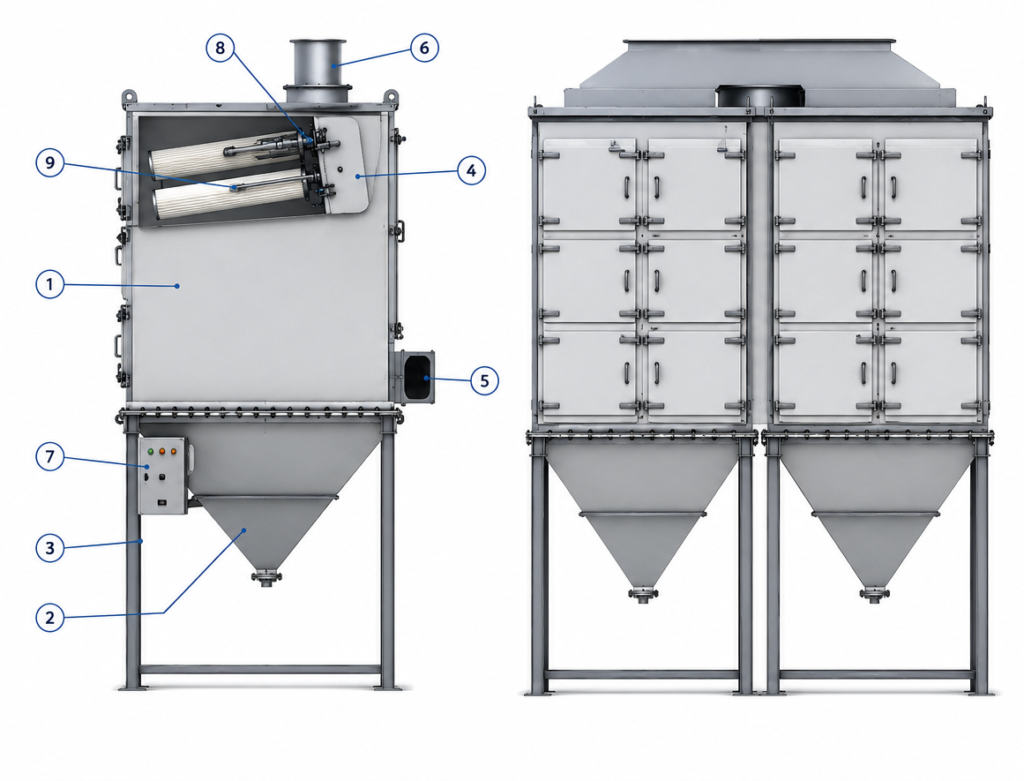

Основные элементы УФК
Установка пылеочистная УФК включает следующие основные элементы:
- Корпус фильтра.
- Бункер-пылесборник.
- Опорную раму.
- Ресивер системы регенерации.
- Входной коллектор.
- Выходной коллектор.
- Шкаф управления.
- Соленоидные клапаны системы регенерации.
- Картриджные фильтроэлементы круглого сечения.
Принцип работы
Работа установки пылеочистной УФК основана на картриджной фильтрации запылённого воздушного потока с автоматической импульсной регенерацией фильтрующих элементов.
1. Поступление запылённого воздуха
Воздушно-пылевой поток через входной патрубок поступает в корпус фильтра. Крупные частицы загрязнений ударяются об отбойную пластину и направляются в бункер-пылесборник.
2. Картриджная фильтрация
Воздушный поток проходит через картриджные фильтроэлементы круглого сечения. Частицы пыли задерживаются на поверхности фильтрующего материала, а очищенный воздух поступает в выходной коллектор и удаляется из установки.
Эффективность очистки воздуха достигает 99,9%, а для УФК-24,0 остаточная запылённость на выходе составляет не более 20 мг/м³.
3. Импульсная регенерация фильтроэлементов
По мере накопления пыли на поверхности картриджей включается встроенная система регенерации. Сжатый воздух из ресивера через соленоидные клапаны импульсно подаётся к фильтрующим элементам.
Импульс сжатого воздуха очищает поверхность картриджей от накопившегося слоя пыли. Управление системой регенерации осуществляется через шкаф управления.
4. Сбор и удаление пыли
Пыль, отделённая от воздушного потока и удалённая с поверхности фильтроэлементов в процессе регенерации, осыпается в бункер-пылесборник для последующего удаления из установки.
Схема процесса:
поступление запылённого воздушного потока → отделение крупных частиц отбойной пластиной → картриджная фильтрация → очистка воздуха до 99,9% → импульсная регенерация фильтроэлементов → сбор пыли в бункере-пылесборнике.
Модельный ряд
| Модель | Производительность номинальная, м³/ч | Площадь фильтрующей поверхности фильтра ТО, м² | Количество фильтроэлементов, шт. | Воздухопроницаемость фильтра ТО при 200 Па, м³/м² × ч | Количество импульсных клапанов системы регенерации, шт. | Объём ресивера, л |
|---|---|---|---|---|---|---|
| УФК-0,7 | 700 | 12 | 1 | 380 | 1 | 19 |
| УФК-1,0 | 1 000 | 12 | 1 | 380 | 1 | 19 |
| УФК-1,35 | 1 350 | 25 | 1 | 380 | 1 | 30 |
| УФК-2,0 | 2 000 | 25 | 1 | 380 | 1 | 30 |
| УФК-4,0 | 4 000 | 50 | 4 | 380 | 4 | 30 |
| УФК-6,0 | 6 000 | 75 | 6 | 380 | 6 | 45 |
| УФК-8,0 | 8 000 | 100 | 8 | 380 | 8 | 60 |
| УФК-32,0 | 32 000 | 400 | 16 | 380 | 16 | 240 |
Преимущества картриджного фильтра УФК
Эффективность очистки до 99,9%
УФК обеспечивает фильтрационную очистку запылённого воздуха с эффективностью до 99,9%. Остаточная запылённость на выходе для УФК-24,0 составляет не более 20 мг/м³.
Картриджная система фильтрации
В установке используются картриджные фильтроэлементы круглого сечения. Они задерживают частицы пыли на поверхности фильтрующего материала и обеспечивают очистку воздушного потока при компактной конструкции фильтра.
Автоматическая импульсная регенерация
Фильтроэлементы очищаются импульсами сжатого воздуха. Давление сжатого воздуха для УФК-24,0 составляет 0,4–0,8 МПа, что позволяет поддерживать работу фильтра без постоянной ручной очистки картриджей.
Производительность до 32 000 м³/ч
Модельный ряд УФК включает установки производительностью от 700 до 32 000 м³/ч. Это позволяет подбирать оборудование как для локальных участков, так и для более производительных систем аспирации.
Площадь фильтрации до 400 м²
В зависимости от модели площадь фильтрующей поверхности составляет от 12 до 400 м², а количество фильтроэлементов – от 1 до 16 шт.
Работа в составе разных систем
УФК может применяться в системах аспирации, промышленной вентиляции и пневмотранспорта, а также использоваться как отдельный пылеулавливающий аппарат или как ступень комбинированной воздухоочистки.
Разные материалы фильтроэлементов
Для УФК могут применяться фильтрующие материалы: P, PAI, PPTFE и PWO. Подбор материала выполняется с учётом свойств пыли и условий эксплуатации.
Применение УФК в составе систем аспирации
Картриджные фильтры УФК применяются для очистки воздуха в составе аспирационных, вентиляционных и пневмотранспортных систем промышленных предприятий. Установки могут использоваться как самостоятельные пылеулавливающие аппараты, так и в качестве одной из ступеней многоступенчатой очистки воздуха.
Как самостоятельный пылеуловитель
УФК обеспечивает высокоэффективную очистку воздуха от сухой, волокнистой и неслипающейся пыли. Благодаря компактной конструкции и встроенной системе импульсной регенерации установка может использоваться как отдельный фильтрационный аппарат.
В системах аспирации
УФК применяется для очистки воздуха, удаляемого от технологического оборудования, производственных линий, станков, транспортных узлов и мест образования пыли.
В системах промышленной вентиляции
Фильтр используется для очистки вентиляционного воздуха производственных помещений и поддержания нормативных санитарно-гигиенических условий.
В системах пневмотранспорта
Установка может использоваться в составе пневмотранспортных систем для отделения транспортируемого материала от воздушного потока после завершения процесса транспортирования.
Совместно с механическим пылеуловителем МП
При работе с абразивной или высококонцентрированной пылью УФК может применяться совместно с механическим пылеуловителем МП, который устанавливается на первой ступени очистки.
Механический пылеуловитель предварительно отделяет крупные и тяжёлые частицы, снижая нагрузку на картриджные фильтроэлементы УФК. Такое решение позволяет уменьшить абразивный износ фильтрующих элементов, увеличить срок их службы и сократить эксплуатационные расходы.
В составе многоступенчатых систем очистки воздуха
УФК может использоваться как одна из ступеней комбинированной системы очистки воздуха, обеспечивая высокую эффективность фильтрации в соответствии с требованиями конкретного технологического процесса.
Реализованные решения
Картриджные фильтры УФК успешно применяются на предприятиях различных отраслей промышленности для очистки воздуха от производственной пыли.
Документация
Для удобства проектных организаций, монтажных компаний и технических специалистов на странице размещена документация на картриджные фильтры УФК.
Часто задаваемые вопросы
Для какой пыли применяется УФК?
УФК предназначена для очистки воздуха от сухой, волокнистой и неслипающейся пыли, не агрессивной к материалам фильтрующих элементов. Установка может использоваться для улавливания крупнодисперсной, среднедисперсной и тонкодисперсной пыли. Возможность применения определяется с учётом характеристик конкретной пыли и технологического процесса предприятия.
Можно ли применять УФК при высокой входной запылённости?
Да. В руководстве по эксплуатации УФК указано, что установка предназначена для работы в условиях средней и высокой входной запылённости. Допустимая концентрация пыли на входе зависит от выбранной модели и должна соответствовать техническим характеристикам конкретного типоразмера.
Как очищаются картриджные фильтроэлементы?
УФК оснащена встроенной системой импульсной регенерации. Сжатый воздух из ресивера через соленоидные клапаны подаётся к фильтрующим элементам короткими импульсами. Накопившаяся на поверхности картриджей пыль сбрасывается и осыпается в бункер-пылесборник. Управление системой регенерации осуществляется через шкаф управления.
Какие материалы фильтроэлементов применяются в УФК?
В зависимости от характеристик пыли и условий эксплуатации могут использоваться следующие материалы:
- P – полиэстер;
- PAI – полиэстер с алюминиевым антистатическим покрытием;
- PPTFE – полиэстер с мембраной;
- PWO – полиэстер с масло- и водоотталкивающей пропиткой.
Материал картриджей подбирается с учётом свойств очищаемого потока и условий эксплуатации оборудования.
Можно ли использовать УФК в системе пневмотранспорта?
Да. УФК может устанавливаться и работать в вентиляционных, аспирационных и пневмотранспортных системах промышленных предприятий. Возможность применения конкретной модели определяется с учётом параметров технологического процесса и характеристик системы.
Можно ли использовать УФК как самостоятельный пылеуловитель?
Да. УФК может использоваться как отдельный пылеулавливающий аппарат или как ступень в системе комбинированной воздухоочистки.
Можно ли устанавливать УФК на улице?
Да, при соответствующем исполнении. Для УФК-24,0 указано климатическое исполнение У1 по ГОСТ 15150 с температурой окружающей среды от −45 до +40 °C, предельное значение – +45 °C. Конкретное исполнение и материал фильтроэлементов необходимо согласовывать с учётом условий размещения и температуры очищаемого потока.
Можно ли использовать УФК совместно с механическим пылеуловителем МП?
Да. УФК может использоваться в составе многоступенчатой системы очистки воздуха. В такой схеме механический пылеуловитель МП выполняет предварительное отделение крупных и тяжёлых частиц, а УФК обеспечивает последующую картриджную фильтрацию остаточной пыли.
Подбор картриджного фильтра УФК
Модель УФК подбирается не только по производительности. Для определения типоразмера, фильтрующего материала и комплектации необходимо учитывать характеристики пыли, параметры воздушного потока и особенности технологического процесса.
Для подбора оборудования необходимо предоставить:
- Требуемую производительность системы, м³/ч.
- Вид и свойства пыли.
- Концентрацию пыли на входе.
- Дисперсный состав пыли.
- Температуру очищаемого воздушного потока.
- Условия размещения оборудования.
- Параметры аспирационной, вентиляционной или пневмотранспортной системы.
- Фото производственного участка.
- Схему размещения оборудования при наличии.
Специалисты Завода АСПИРАТОР анализируют исходные данные, определяют подходящий типоразмер УФК, материал картриджных фильтроэлементов и необходимую комплектацию оборудования.
