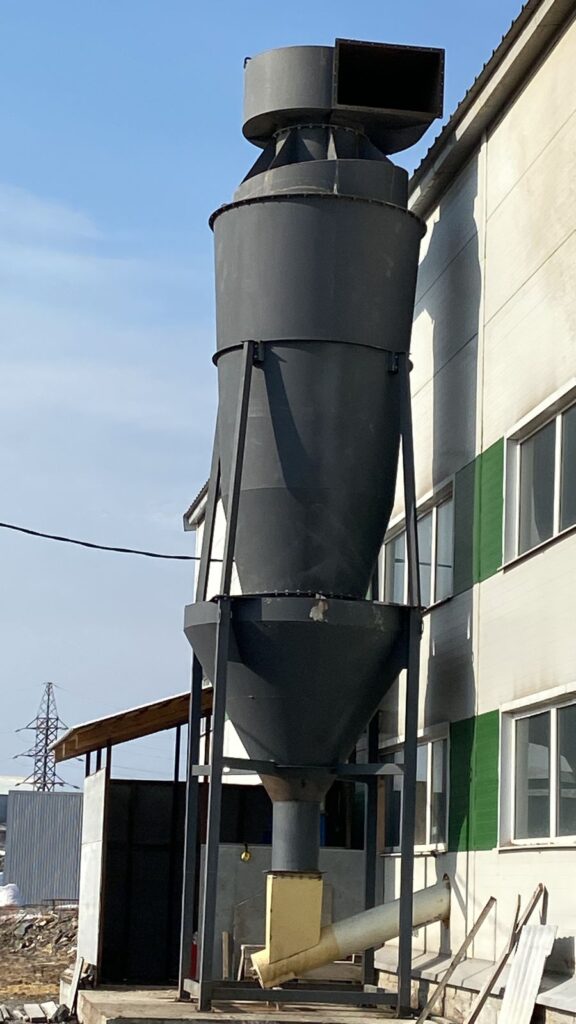

Назначение механического пылеуловителя МП
Механический пылеуловитель МП предназначен для очистки воздуха от абразивной, крупнодисперсной и волокнистой пыли, образующейся при работе технологического оборудования. Аппарат может применяться как самостоятельное оборудование или в составе многоступенчатых аспирационных систем.
Использование МП позволяет снизить нагрузку на фильтрующее оборудование, уменьшить износ элементов системы и повысить надежность работы аспирационных установок.
Какие задачи решает МП
- Предварительная очистка воздуха от пыли с концентрацией до 5000 г/м³.
- Улавливание полидисперсной, абразивной и мелкодисперсной пыли с размером частиц от 5 мкм.
- Снижение пылевой нагрузки на рукавные и картриджные фильтры в 8–10 раз.
- Работа с газопылевыми потоками температурой от −50 °С до +700 °С.
- Повышение эффективности многоступенчатых систем очистки воздуха до 99–99,9 %.
- Снижение концентрации пыли в воздухе рабочей зоны и уменьшение выбросов в атмосферу.
- Защита аспирационного и вентиляционного оборудования от абразивного износа.
- Увеличение ресурса фильтрующих элементов и сокращение затрат на их замену.
Области применения
Механические пылеуловители МП применяются на предприятиях:
- металлургической промышленности;
- горнодобывающей отрасли;
- производства строительных материалов;
- деревообработки;
- переработки минерального сырья;
- зернопереработки;
- транспортирования сыпучих материалов.
Патенты и технические решения
Конструкция механического пылеуловителя МП разработана с применением собственных технических решений Завода АСПИРАТОР, направленных на повышение эффективности очистки и надежности работы оборудования.
При разработке оборудования используются технические решения, защищенные следующими патентами Российской Федерации:
- Патент РФ №216489 — полезная модель «Центробежный пылеуловитель».
- Патент РФ №141994 — промышленный образец «Механический пылеуловитель».
Применение данных технических решений обеспечивает эффективное закручивание газопылевого потока, снижение аэродинамического сопротивления и устойчивую работу оборудования при высокой концентрации пыли и наличии крупных частиц.
Для каких видов пыли применяется МП
| Вид пыли | Применение |
|---|---|
| Органическая | ✓ |
| Неорганическая | ✓ |
| Абразивная | ✓ |
| Минеральная | ✓ |
| Металлическая | ✓ |
| Песчаная | ✓ |
| Крупнодисперсная | ✓ |
| Волокнистая | ✓ |
Конструктивные особенности

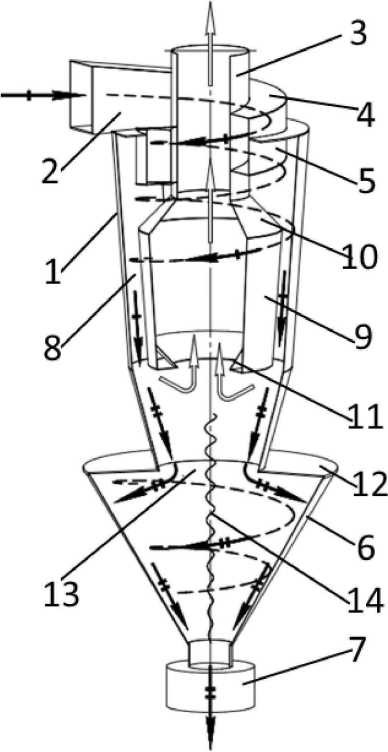

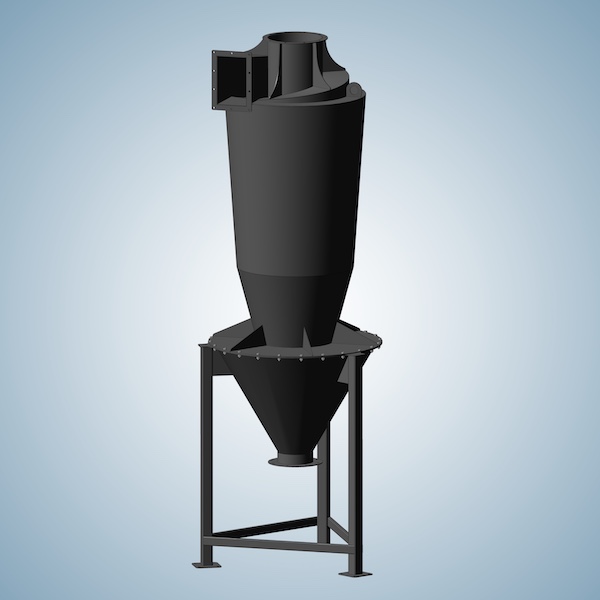

Механический пылеуловитель МП включает следующие основные элементы:
- Конусообразный корпус.
- Входной тангенциальный патрубок.
- Выхлопную трубу.
- Закручиватель газопылевого потока в виде винтового центробежного канала прямоугольного сечения.
- Внешнюю стенку закручивателя.
- Выводной накопительный пылесборник.
- Герметичное выводное устройство в виде шлюзового затвора.
- Кольцевой зазор в нижней части корпуса.
- Расширитель, установленный на выхлопной трубе.
- Конусообразный верх расширителя.
- Проходной конический сегмент входного окна расширителя.
- Верхнюю плоскость перекрытия пылесборника.
- Центральное выводное окно.
- Вихревой шнур (восходящий вращающийся вихрь).
Принцип работы

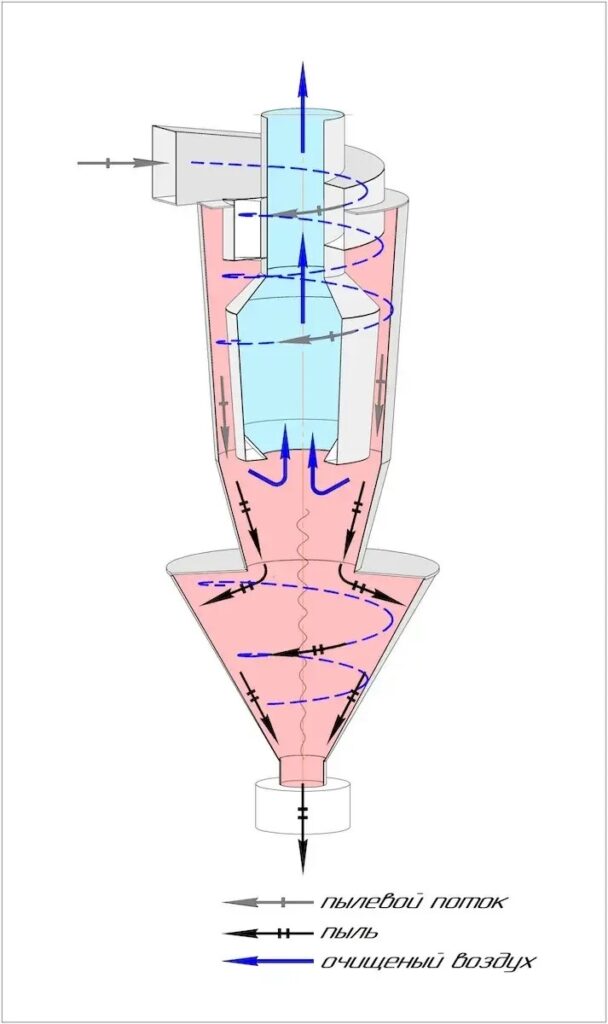

Воздушно-пылевой поток, движущийся по воздуховоду, поступает в пылеуловитель через входной патрубок. Поступательное движение воздушного потока посредством тангенциального входа и закручивателя преобразуется во вращательное движение вокруг центральной расширительной вставки.
В процессе такого движения возникает центробежный эффект, благодаря которому частицы пыли и загрязнений прижимаются к внутренней поверхности корпуса по которой они опускаются в бункер-пылесборник. Очищенный воздух отводится через расширительную вставку в выхлопную трубу, на которую смонтирован раскручиватель воздушного потока.
Уловленные примеси выводятся через конус бункера-пылесборника, к нижнему фланцу которого крепится пылевыводное устройство (шлюзовой или дисковый затворы, либо другой механизм пылеудаления по желанию Заказчика).
Преимущества механического пылеуловителя МП
- Эффективность очистки газопылевых смесей — до 99,9 %.
- Улавливание частиц размером от 5 мкм, что существенно превышает возможности большинства классических циклонов.
- Работа при концентрации пыли до 5000 г/м³ без применения фильтрующих элементов.
- Эксплуатация при температуре газового потока от −50 °С до +700 °С.
- Снижение пылевой нагрузки на последующие ступени очистки в 8–10 раз.
- Отсутствие расходных фильтрующих элементов и дорогостоящего обслуживания.
- Уменьшение абразивного износа вентиляторов, воздуховодов и фильтров.
- Снижение аэродинамического сопротивления и энергозатрат системы.
- Возможность возврата уловленного продукта обратно в технологический процесс.
- Надежная работа в тяжелых производственных условиях и при высокой запыленности.
- Простая конструкция без сложных механизмов, обеспечивающая высокую эксплуатационную надежность.
- Возможность применения как самостоятельного аппарата или в составе многоступенчатых систем аспирации.
Модельный ряд
| Модель | Производительность номинальная, м³/час | Производительность техническая по воздуху, м³/час | Габаритные размеры. Длина х ширина х высота, мм | Масса, кг | |
| При Vвх =11 м/с | При Vвх =19 м/с | ||||
| МП-0,25 | 250 | 184 | 317 | 619х610х1590 | 42 |
| МП-0,70 | 700 | 517 | 893 | 619х610х2007 | 64 |
| МП-1,0 | 1000 | 740 | 1275 | 875х872х2353 | 116 |
| МП-1,35 | 1350 | 995 | 1715 | 875х872х2520 | 139 |
| МП-1,7 | 1700 | 1245 | 2155 | 875х872х2700 | 160 |
| МП-2 | 2000 | 1510 | 2610 | 875х872х2881 | 180 |
| МП-2,5 | 2500 | 1845 | 3185 | 925х872х3037 | 200 |
| МП-3 | 3000 | 2265 | 3910 | 1175х1132х3490 | 275 |
| МП-3,5 | 3500 | 2600 | 4490 | 1175х1132х3626 | 296 |
| МП-4 | 4000 | 2932 | 5065 | 1175х1132х3770 | 316 |
| МП-4,5 | 4500 | 3300 | 5695 | 1195х1132х3900 | 339 |
| МП-5 | 5000 | 3670 | 6335 | 1225х1132х4151 | 365 |
| МП-6 | 6000 | 4465 | 7710 | 1500х1500х4655 | 538 |
| МП-7 | 7000 | 5150 | 8895 | 1500х1500х4885 | 585 |
| МП-8 | 8000 | 5880 | 10155 | 1500х1500х5105 | 675 |
| МП-9 | 9000 | 6600 | 11395 | 1500х1500х5285 | 735 |
| МП-10 | 10000 | 7335 | 12670 | 1520х1500х5475 | 783 |
| МП-12 | 12000 | 8815 | 15225 | 1950х1950х6743 | 1320 |
| МП-13 | 13000 | 9540 | 16475 | 1950х1950х6910 | 1655 |
| МП-14 | 14000 | 10265 | 17730 | 1950х1950х7073 | 1830 |
| МП-15 | 15000 | 11000 | 19000 | 1950х1950х7211 | 1910 |
| МП-16 | 16000 | 11745 | 20290 | 1950х1950х7360 | 2020 |
| МП-17 | 17000 | 12470 | 21537 | 1975х1950х7570 | 2120 |
| МП-18 | 18000 | 13250 | 22820 | 2250х2250х7890 | 2335 |
| МП-20 | 20000 | 14680 | 35360 | 2250х2250х8135 | 2495 |
| МП-22 | 22000 | 16170 | 27910 | 2290х2290х8415 | 2480 |
| МП-25 | 25000 | 18347 | 31690 | 2313х2305х8690 | 2865 |
Применение в составе систем аспирации
МП может использоваться:
- как самостоятельный аппарат;
- совместно с рукавными фильтрами ФЦР;
- в составе установок УФК МП;
- в централизованных системах аспирации.
