Мобильные аспирационные установки МАУ

Компактное двухступенчатое оборудование для локального удаления сухой производственной пыли непосредственно в местах её образования.

---

---

Назначение мобильных аспирационных установок МАУ

Мобильные аспирационные установки серии МАУ предназначены для удаления пыли от локальных источников: станков, участков пересыпки, шлифовки, зачистки, резки, фасовки и других технологических операций. Оборудование размещается рядом с источником пыления и подключается гибким рукавом или коротким воздуховодом.

МАУ целесообразно применять там, где стационарная аспирационная система технически затруднена, экономически нецелесообразна или требуется периодически менять точку отбора воздуха. Колёсная рама позволяет перемещать установку между рабочими зонами, а компактная компоновка сокращает объём монтажных работ.

В состав МАУ входят механический пылеуловитель МП, бункер-пылесборник, фильтр тонкой очистки, вентилятор или воздуходувка и опорная рама. В двухступенчатой системе первая ступень – механический пылеуловитель МП – улавливает основную массу пыли, снижая нагрузку на фильтрующий материал второй ступени. Последующая очистка в картриджном фильтре обеспечивает улавливание мелкодисперсных частиц. Общая эффективность очистки достигает 99,99% в зависимости от свойств пыли, выбранного фильтрующего элемента и параметров аспирационной сети.

---

Какие задачи решает МАУ

1. Локальное удаление пыли непосредственно в момент её образования.
2. Снижение запылённости воздуха рабочей зоны и загрязнения оборудования.
3. Организация аспирации без строительства протяжённой сети воздуховодов.
4. Оперативное подключение к разным станкам и технологическим участкам.
5. Предварительное улавливание основной массы пыли в механическом пылеуловителе.
6. Финишная очистка воздуха от остаточной мелкодисперсной пыли.
7. Снижение нагрузки на общецеховую вентиляцию.
8. Сбор уловленного продукта в отдельный бункер для безопасного удаления или возможного возврата в технологический процесс.
9. Поддержание чистоты в производственных цехах и мастерских.

---

Когда мобильная аспирация удобнее стационарной

1. на предприятии несколько источников пыли, которые работают поочерёдно;
2. расположение технологического оборудования периодически меняется;
3. пыль образуется локально и не требуется постоянная общецеховая сеть;
4. необходимо быстро организовать аспирацию временного рабочего поста;
5. в помещении нет места для протяжённых воздуховодов;
6. предприятие хочет начать с локального решения и оценить фактический эффект очистки.

Если несколько источников должны аспирироваться одновременно или расстояние до точки отбора велико, требуется аэродинамический расчёт. В таких случаях мобильная установка может уступать централизованной системе по удобству и производительности.

---

Области применения

МАУ применяются на производственных участках с локальным образованием сухой пыли:

1. деревообработка и мебельное производство;
2. металлообработка и механическая обработка материалов;
3. шлифовка, зачистка, резка и обработка абразивными материалами;
4. пескоструйные камеры;
5. переработка и транспортирование зерна;
6. производство строительных материалов и огнеупоров;
7. участки работы с тальком, клинкером и другими сухими порошками;
8. небольшие производственные цеха, мастерские и временные рабочие посты.

Применение установки для сварочных аэрозолей, газообразных загрязнений, влажной или липкой пыли требует отдельной оценки: стандартная МАУ предназначена прежде всего для сухих твёрдых частиц.

---

Для каких видов пыли применяется МАУ

Вид пыли	Применение
Сухая и неслеживающаяся	✓
Крупнодисперсная	✓
Среднедисперсная	✓
Тонкодисперсная	✓
Зерновая	✓
Клинкерная	✓
Тальковая	✓
Пыль механической обработки	✓
Пескоструйная и абразивная	После оценки износа
Влажная, липкая, агрессивная	Требует согласования

Ограничение: стандартную установку нельзя использовать для удаления горящих, взрывоопасных или агрессивных веществ без согласования с изготовителем. Конкретное исполнение подбирается по составу, концентрации и температуре пыли.

---

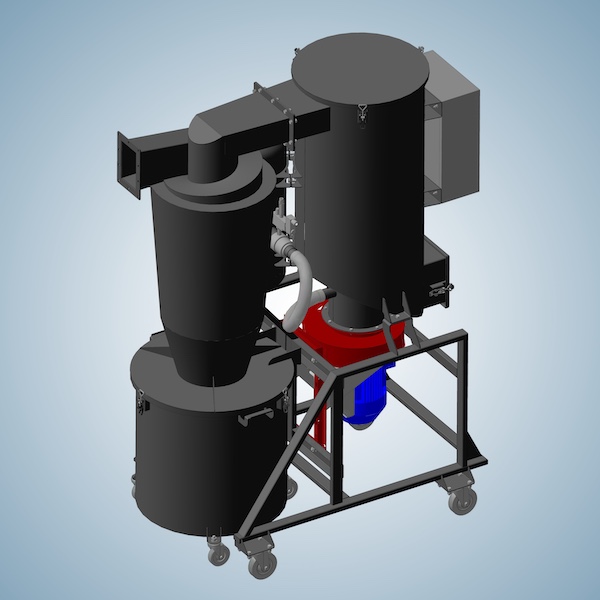

Конструкция мобильной аспирационной установки

Механический пылеуловитель МП

Первая ступень очистки отделяет основную массу крупной, средней и части мелкодисперсной пыли под действием центробежной силы. В МАУ-0,7 применяется механический пылеуловитель МП-0,7; по руководству по эксплуатации степень очистки первой ступени достигает 99%.

Фильтр тонкой очистки

После механического пылеуловителя воздух проходит через фильтр тонкой очистки. Фильтрующий материал задерживает остаточную мелкодисперсную пыль. В зависимости от задачи могут применяться полиэстер, антистатический полиэстерс алюминиевым покрытием, полиэстер с PTFE-мембраной или материал с масло- и водоотталкивающей пропиткой.

В стандартном исполнении МАУ-0,7 ресивер и автоматическая импульсная обратная продувка отсутствуют. Фильтрующие элементы периодически очищают сжатым воздухом или заменяют по мере загрязнения.

Вентилятор или воздуходувка

Разрежение и движение воздуха создаёт встроенный агрегат. МАУ-0,7 комплектуется радиальным вентилятором высокого давления ВР 240-26-2,5 мощностью 1,5 кВт и частотой вращения 3000 об/мин.

Бункер, рама и колёсная платформа

Отделённая пыль накапливается в бункере-пылесборнике. Все элементы смонтированы на общей раме с колёсами, что позволяет перемещать установку по ровной производственной площадке. Перед работой оборудование устанавливают устойчиво и исключают его самопроизвольное перемещение.

Основные элементы МАУ-0,7

1. механический пылеуловитель МП-0,7;
2. бункер объёмом 0,102 м³;
3. опорная рама на колёсах;
4. фильтр тонкой очистки с фильтрующими элементами ЭК.43 и ЭК.41;
5. радиальный вентилятор высокого давления ВР 240-26-2,5;
6. соединительные патрубки и элементы подключения.

---

Принцип работы

1. Забор загрязнённого воздуха. Вентилятор или воздуходувка создаёт разрежение. Запылённый воздух по гибкому рукаву или воздуховоду поступает во входной патрубок установки.
2. Центробежная очистка. Тангенциальный вход преобразует движение потока во вращательное. Частицы пыли прижимаются к стенкам механического пылеуловителя и опускаются в бункер.
3. Тонкая фильтрация. Предварительно очищенный поток проходит через фильтр тонкой очистки, где задерживается остаточная мелкодисперсная пыль.
4. Отвод очищенного воздуха. Очищенный воздух возвращается в рабочую зону или отводится через вентиляцию – в зависимости от проектного решения и санитарных требований предприятия.

---

Патентованные технические решения

В механическом пылеуловителе МП, входящем в состав МАУ, применены технические решения, защищённые патентом Российской Федерации RU 216489 U1 «Центробежный пылеуловитель» от 9 февраля 2023 года.

Патент относится к конструкции первой ступени очистки. Он не означает, что вся мобильная установка в сборе является отдельным запатентованным изделием.

---

Преимущества мобильных аспирационных установок МАУ

Мобильность

Колёсная платформа позволяет перемещать оборудование между рабочими участками и использовать одну установку для нескольких поочерёдно работающих источников пыли.

Быстрый ввод в работу

Для подключения не требуется прокладка протяжённой стационарной сети: достаточно организовать герметичное соединение с локальным источником и подключить электропитание.

Двухступенчатая очистка

Механический пылеуловитель отделяет основную массу загрязнений, а фильтр тонкой очистки задерживает остаточную пыль. Общая эффективность достигает 99,99%.

Стабильная тяга

Встроенный вентилятор или воздуходувка поддерживает движение воздуха и удаление загрязнений непосредственно в момент их образования.

Компактность

Оборудование размещается рядом со станком или рабочим постом и подходит для участков с ограниченным пространством.

Снижение нагрузки на вентиляцию

Локальный отбор уменьшает распространение пыли по помещению и сокращает нагрузку на общецеховую систему.

Простое обслуживание

Конструкция обеспечивает доступ к бункеру, фильтрующим элементам и вентилятору. Для стандартных моделей не требуется обслуживание автоматической системы импульсной регенерации.

Универсальность

МАУ применяются для зерновой, клинкерной, тальковой, абразивной и другой сухой производственной пыли после проверки совместимости.

---

Технические характеристики

Характеристика	МАУ-0,7
Номинальная производительность, м³/ч	700
Техническая производительность, м³/ч	517 при 11 м/с; 893 при 19 м/с
Площадь фильтра тонкой очистки, м²	12
Воздухопроницаемость фильтра при 200 Па, м³/(м²·ч)	380
Агрегат создания разрежения	ВР 240-26-2,5; 1,5 кВт; 3000 об/мин
Габариты Д × Ш × В, мм	1473 × 639 × 1662
Масса, кг, не более	125
Эффективность всей установки	до 99,99%
Автоматическая импульсная продувка	Нет

Примечание: для МАУ-0,7 руководство по эксплуатации указывает эффективность механического пылеуловителя первой ступени до 99%, а технико-коммерческое предложение – общую эффективность установки с фильтром тонкой очистки до 99,99%. Эти показатели относятся к разным ступеням и не противоречат друг другу.

---

Реализованные решения

Оборудование	Пыль / процесс
МАУ-700	Пескоструйная камера
МАУ-700	Зерновая пыль
МАУ-700	Клинкерная пыль
МАУ-2000	Тальк
МАУ-700	Пыль механической обработки
МАУ-700	Пыль механической обработки
МАУ-700	Зерновая пыль

---

Монтаж и подключение

МАУ устанавливают на ровной горизонтальной поверхности. Вокруг корпуса оставляют пространство для доступа к фильтру, бункеру, вентилятору и электрическим узлам. Оборудование должно стоять устойчиво; самопроизвольное перемещение во время работы не допускается.

1. проверить комплектность и отсутствие механических повреждений;
2. проверить крепления, герметичность корпуса и соединений;
3. герметично подключить гибкий рукав или воздуховод;
4. проверить соответствие электросети параметрам установки;
5. обеспечить защитное заземление;
6. убедиться, что бункер не переполнен, а фильтрующие элементы исправны.

Подсос воздуха через неплотности снижает производительность и эффективность пылеулавливания. Подключение электропитания выполняет квалифицированный персонал.

---

Запуск и остановка

Порядок запуска

1. Выполнить внешний осмотр и проверить герметичность соединений.
2. Запустить вентилятор без подачи пыли на 1–3 минуты; при наружном размещении – на 5–10 минут.
3. Убедиться в отсутствии посторонних шумов, повышенной вибрации и утечек пыли.
4. Не выключая вентилятор, запустить технологическое оборудование или подачу пылевого материала.

Порядок остановки

1. Остановить технологическое оборудование или подачу пылевого материала.
2. Оставить вентилятор включённым на 10–15 минут для удаления остаточной пыли из воздуховодов.
3. Отключить вентилятор.
4. Проверить заполнение бункера и при необходимости удалить собранную пыль.

---

Техническое обслуживание

Во время эксплуатации контролируют:

1. стабильность воздушного потока;
2. работу вентилятора или воздуходувки;
3. герметичность корпуса, воздуховодов и соединений;
4. степень загрязнения фильтра тонкой очистки;
5. отсутствие повышенной вибрации и посторонних шумов;
6. заполнение бункера – не более 75% его объёма.

Фильтрующие элементы очищают сжатым воздухом или заменяют по мере загрязнения. Не реже одного раза в месяцпроверяют состояние фильтров, уплотнений, заземления и внутренних поверхностей. При абразивной пыли дополнительно контролируют износ корпуса и бункера.

---

Требования безопасности

1. к работе допускается обученный персонал, изучивший устройство установки;
2. обслуживание выполняют только после отключения электропитания;
3. нельзя работать со снятыми защитными элементами и повреждёнными фильтрами;
4. поднимать установку за воздуховоды, фильтры и патрубки запрещено;
5. переполнение бункера и выброс уловленной пыли не допускаются;
6. для взрывоопасных, агрессивных, горячих или горящих веществ требуется отдельное согласование с изготовителем.

---

Документация

Часто задаваемые вопросы

Чем МАУ отличается от стационарной аспирационной системы?

МАУ размещается рядом с источником пыли и может перемещаться между рабочими зонами. Она не требует протяжённой сети воздуховодов, но рассчитана прежде всего на локальную аспирацию одного или нескольких поочерёдно работающих постов.

Есть ли в МАУ автоматическая импульсная очистка фильтра?

В стандартной МАУ-0,7 ресивер и автоматическая обратная продувка отсутствуют. Фильтр очищают сжатым воздухом вручную или заменяют в соответствии с фактической запылённостью и регламентом обслуживания.

Какова эффективность очистки?

Эффективность всей двухступенчатой установки достигает 99,99%. Фактический результат зависит от свойств и концентрации пыли, материала фильтра, герметичности соединений и режима работы.

Можно ли возвращать очищенный воздух в помещение?

Это возможно только при соблюдении санитарных требований и подтверждении допустимой остаточной концентрации загрязнений. Решение принимается по результатам расчёта и оценки конкретного производства.

Можно ли применять МАУ для абразивной пыли?

Да, после оценки свойств материала. Абразивная пыль ускоряет износ внутренних поверхностей, поэтому требуется чаще контролировать состояние корпуса и бункера.

Можно ли использовать одну МАУ для нескольких станков?

Да, если станки работают поочерёдно и установку можно переподключать. Для одновременной аспирации нескольких точек необходим расчёт расхода воздуха и сопротивления сети.

Можно ли устанавливать МАУ на улице?

Возможность наружного размещения определяется климатическим исполнением конкретной комплектации, защитой электрических узлов и условиями эксплуатации. Параметры всей установки необходимо согласовать с изготовителем.

---

Подбор оборудования

Для подбора мобильной аспирационной установки направьте:

1. наименование и свойства пыли;
2. размер частиц и гранулометрический состав;
3. ориентировочную концентрацию пыли;
4. требуемый расход воздуха;
5. описание технологической операции и источника пыления;
6. размер и форму присоединительного патрубка;
7. предполагаемую длину и диаметр гибкого рукава или воздуховода;
8. режим работы оборудования;
9. температуру и влажность очищаемого воздуха;
10. фотографии участка и схему размещения;
11. условия эксплуатации – внутри помещения или на улице;
12. параметры доступного электропитания.

На основании исходных данных специалисты Завода АСПИРАТОР подберут производительность, фильтрующий материал, тип вентилятора или воздуходувки, присоединительные элементы и безопасную схему эксплуатации.

Направить исходные данные: zavod.aspirator@mail.ru
