Очистка воздуха от сухой, волокнистой и неслипающейся пыли в системах аспирации, вентиляции и пневмотранспорта промышленных предприятий.

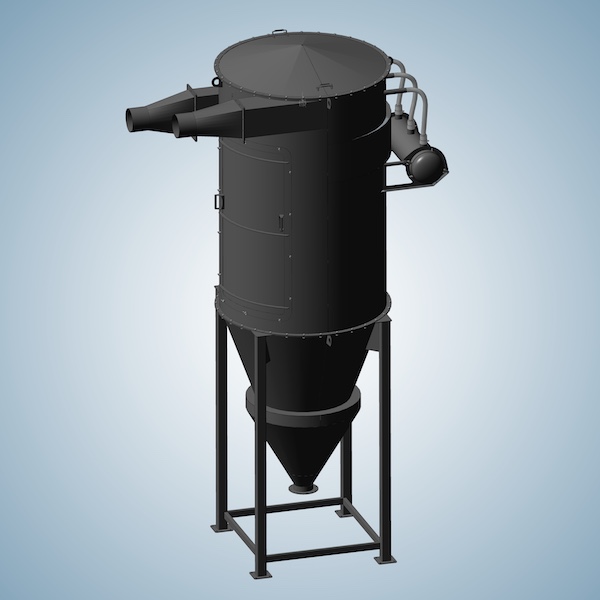

Назначение рукавного фильтра ФЦР

Фильтр рукавный центробежный ФЦР предназначен для очистки воздуха от сухой, волокнистой и неслипающейся пыли, не агрессивной к материалам фильтрующих элементов. Оборудование применяется для улавливания крупнодисперсной, среднедисперсной и тонкодисперсной пыли в условиях средней и высокой входной запылённости.

ФЦР сочетает центробежную сепарацию и рукавную фильтрацию. Циклонный эффект обеспечивает частичное отделение до 50% крупных и тяжёлых частиц, снижая абразивный износ фильтровальных элементов. Степень очистки воздуха достигает 99,9%, а концентрация пыли на выходе – не более 20 мг/м³.

Какие задачи решает ФЦР

Рукавные фильтры ФЦР обеспечивают очистку запылённого воздушного потока с эффективностью до 99,9% и применяются в системах аспирации, вентиляции и пневмотранспорта промышленных предприятий.

За счёт циклонного корпуса до 50% крупных и тяжёлых частиц отделяются под действием центробежных сил до прохождения воздушного потока через фильтровальные рукава. Это позволяет снизить абразивное воздействие пыли на фильтрующие элементы и увеличить срок их службы.

Встроенная система импульсной регенерации очищает рукава сжатым воздухом. В зависимости от модели рабочее давление сжатого воздуха составляет 0,4–0,8 МПа, а управление системой регенерации может осуществляться в автоматическом и ручном режимах.

Области применения

Фильтры ФЦР применяются на промышленных предприятиях при средней и высокой входной запылённости. Модельный ряд включает ФЦР-2,0, ФЦР-3,5, ФЦР-6,0 и ФЦР-12,0, что позволяет использовать оборудование в аспирационных, вентиляционных и пневмотранспортных системах с различными параметрами воздушного потока.

ФЦР применяются в пищевой, деревообрабатывающей, металлургической, химической промышленности и производстве строительных материалов. Оборудование Завода АСПИРАТОР эксплуатируется при очистке воздуха от стекольной, химической, зерновой и угольной пыли.

Возможность применения фильтра определяется с учётом характеристик пыли, температуры очищаемого воздуха и особенностей технологического процесса предприятия.

Для каких видов пыли применяется ФЦР

Вид пыли	Применение
Сухая	✓
Волокнистая	✓
Неслипшаяся	✓
Крупнодисперсная	✓
Среднедисперсная	✓
Тонкодисперсная	✓

Конструкция рукавного фильтра ФЦР сочетает циклонный корпус, рукавную фильтрацию и встроенную систему импульсной регенерации. Тангенциальная подача газопылевого потока создаёт центробежное движение внутри корпуса и обеспечивает предварительное отделение до 50% крупных и тяжёлых частиц. Это снижает абразивное воздействие пыли на фильтровальные рукава и способствует увеличению срока их службы.

Фильтрующими элементами являются рукава круглого сечения на металлических каркасах, выполненные из нетканого иглопробивного материала. В зависимости от модели диаметр фильтровальных рукавов составляет 150 или 180 мм. Фильтр оснащён системой импульсной продувки сжатым воздухом для регенерации фильтрующих элементов.

Конструктивные особенности

Конструкция рукавного фильтра ФЦР сочетает циклонный корпус, рукавную фильтрацию и встроенную систему импульсной регенерации. Тангенциальная подача газопылевого потока создаёт центробежное движение внутри корпуса и обеспечивает предварительное отделение до 50% крупных и тяжёлых частиц. Это снижает абразивное воздействие пыли на фильтровальные рукава и способствует увеличению срока их службы.

Фильтрующими элементами являются рукава круглого сечения на металлических каркасах, выполненные из нетканого иглопробивного материала. В зависимости от модели диаметр фильтровальных рукавов составляет 150 или 180 мм. Фильтр оснащён системой импульсной продувки сжатым воздухом для регенерации фильтрующих элементов.

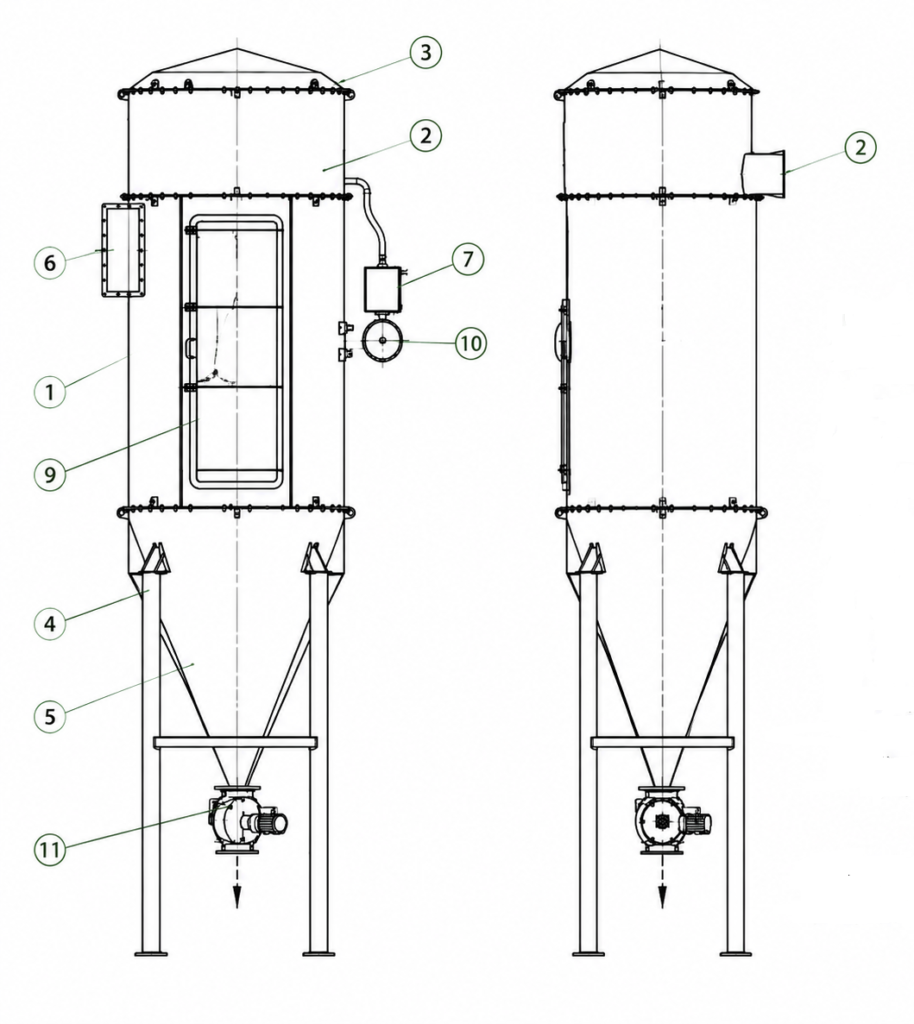

Основные элементы фильтра ФЦР

Примечание: Входной патрубок фильтра расположен в верхней части корпуса и обеспечивает тангенциальную подачу запылённого воздушного потока, создавая центробежное движение внутри фильтра. На данной схеме входной патрубок условно не показан.

Принцип работы

Работа рукавного фильтра ФЦР основана на сочетании центробежной сепарации и рукавной фильтрации. Такая конструкция позволяет снизить нагрузку на фильтровальные элементы и обеспечить степень очистки воздуха до 99,9%.

1. Предварительная центробежная сепарация

Запылённый воздушный поток поступает во входной патрубок по касательной к внутренней поверхности корпуса. Благодаря тангенциальному вводу внутри фильтра формируется вращательное движение потока.

Под действием центробежной силы до 50% крупных и тяжёлых частиц отделяются от воздушного потока ещё до прохождения через фильтровальные рукава. Отделённая пыль оседает в бункер-пылесборник, снижая абразивное воздействие на фильтрующие элементы.

2. Рукавная фильтрация

После предварительной сепарации воздушный поток проходит через фильтровальные рукава, изготовленные из нетканого иглопробивного материала. Частицы пыли задерживаются на наружной поверхности фильтровального материала, а очищенный воздух поступает в камеру очищенного воздуха и выводится через выходной патрубок.

Концентрация пыли в очищенном воздухе составляет не более 20 мг/м³, а степень очистки достигает 99,9%.

3. Импульсная регенерация фильтровальных рукавов

По мере накопления пыли на поверхности рукавов включается система импульсной регенерации. Сжатый воздух из ресивера через импульсные клапаны и продувочные трубы подаётся внутрь фильтровальных рукавов короткими импульсами.

Воздушный импульс удаляет слой накопившейся пыли с наружной поверхности фильтровального материала. Осевшая пыль поступает в бункер-пылесборник и удаляется через шлюзовый затвор без остановки работы фильтра.

Преимущества рукавного фильтра ФЦР

Степень очистки воздуха до 99,9%

Фильтры ФЦР эффективно очищают воздух от крупнодисперсной, среднедисперсной и тонкодисперсной пыли. Остаточная концентрация пыли в очищенном воздухе составляет не более 20 мг/м³.

---

Предварительная сепарация до 50% крупных частиц

Циклонный корпус обеспечивает отделение до 50% крупных и тяжёлых частиц до поступления воздушного потока на фильтровальные рукава. Это снижает пылевую нагрузку на фильтрующие элементы и повышает эффективность работы оборудования.

---

Снижение абразивного износа фильтровальных рукавов

Предварительное отделение крупных частиц уменьшает механическое воздействие абразивной пыли на фильтровальный материал, что способствует увеличению срока службы фильтровальных элементов.

---

Работа при средней и высокой входной запылённости

Конструкция фильтра позволяет эффективно очищать воздушные потоки с высокой концентрацией пыли и использовать оборудование в составе аспирационных, вентиляционных и пневмотранспортных систем промышленных предприятий.

---

Автоматическая импульсная регенерация

Фильтры ФЦР оснащаются встроенной системой импульсной регенерации, обеспечивающей очистку фильтровальных рукавов без остановки работы оборудования. Управление системой осуществляется в автоматическом или ручном режиме.

---

Различные варианты исполнения

Фильтры ФЦР выпускаются в общепромышленном, коррозионностойком, теплостойком и коррозионностойком теплостойком исполнениях, что позволяет подобрать оборудование с учётом условий эксплуатации и характеристик очищаемой среды.

Модельный ряд рукавных фильтров ФЦР

Завод АСПИРАТОР выпускает 4 типоразмера рукавных центробежных фильтров ФЦР производительностью до 12 000 м³/ч. Модель оборудования подбирается с учётом расхода воздуха, характеристик и концентрации пыли, температуры очищаемого потока и параметров аспирационной системы.

Характеристика	ФЦР-2,0	ФЦР-3,5	ФЦР-6,0	ФЦР-12,0
Производительность, м³/ч	до 2 000	до 3 500	6 000	до 12 000
Степень / эффективность очистки	до 99,9%	до 99,9%	до 99,9%	до 99,9%
Площадь фильтрации, м²	6,75	25,2	31	66,5
Максимальная концентрация пыли на входе, г/м³	100	300	60	100
Концентрация пыли на выходе, мг/м³, не более	20	20	20	20
Количество фильтровальных рукавов, шт.	9	30	26	70
Диаметр фильтровального рукава, мм	150	150	180	150
Высота фильтровального рукава, мм	1 600	1 800	2 100	2 100
Гидравлическое сопротивление, Па	1 800	1 200–2 000	не более 2 500	1 800
Давление сжатого воздуха для регенерации, МПа	0,4–0,8	0,6–0,8	0,4–0,8	0,4–0,8
Объём ресивера, л	30	50	55	110
Масса, кг, не более	370	880	850	1 980

Примечание: параметры степени очистки зависят от насыщенности и гранулометрического состава пыли, материала фильтровальных рукавов, а также от настройки конкретной аспирационной сети.

Применение ФЦР в составе систем аспирации

Фильтры рукавные центробежные ФЦР могут использоваться как отдельные пылеулавливающие аппараты, так и в качестве ступени в системах комбинированной воздухоочистки. Оборудование устанавливается в вентиляционных, аспирационных и пневмотранспортных системах промышленных предприятий.

Как самостоятельный пылеуловитель – ФЦР обеспечивает предварительную центробежную сепарацию крупных и тяжёлых частиц и последующую рукавную фильтрацию. Степень очистки воздуха достигает 99,9%.

В системах аспирации – фильтр применяется для очистки запылённого воздуха, удаляемого от технологического оборудования и производственных участков.

В системах промышленной вентиляции – ФЦР используется для очистки воздуха от сухой, волокнистой и неслипающейся пыли, не агрессивной к материалам фильтровальных элементов.

В системах пневмотранспорта – оборудование может устанавливаться в составе пневмотранспортной сети с учётом производительности фильтра и параметров технологического процесса.

Совместно с механическим пылеуловителем МП – МП используется на первой ступени очистки для предварительного отделения пылевых частиц, а ФЦР обеспечивает последующую рукавную фильтрацию воздушного потока.

В многоступенчатых системах очистки воздуха – ФЦР может использоваться в качестве одной из ступеней комбинированной воздухоочистки. Такое решение применяется с учётом характеристик пыли, входной запылённости и требований к очищенному воздуху.

---

Реализованные решения

Оборудование Завода АСПИРАТОР применяется на промышленных предприятиях для очистки воздуха от различных видов производственной пыли.

ФЦР-12,0
Очистка воздуха от стекольной пыли

ФЦР-6,0
Очистка воздуха от химической пыли

ФЦР-3,5
Очистка воздуха от зерновой пыли

ФЦР-2,0
Очистка воздуха от угольной пыли

Документация

Часто задаваемые вопросы

Для какой пыли применяется ФЦР?

ФЦР предназначен для очистки воздуха от сухой, волокнистой и неслипающейся пыли, не агрессивной к материалам фильтровальных элементов. Фильтры применяются для улавливания крупнодисперсной, среднедисперсной и тонкодисперсной пыли.

Можно ли применять ФЦР при высокой входной запылённости?

Да. Фильтры ФЦР предназначены для эксплуатации в условиях средней и высокой входной запылённости. Допустимая максимальная концентрация пыли на входе зависит от типоразмера фильтра и составляет до 300 г/м³ для ФЦР-3,5, до 100 г/м³ для ФЦР-2,0 и ФЦР-12,0 и до 60 г/м³ для ФЦР-6,0.

Как очищаются фильтровальные рукава?

ФЦР оснащён встроенной системой импульсной регенерации. Сжатый воздух из ресивера через электромагнитные клапаны поступает в продувочные трубы и коротким импульсом направляется внутрь фильтровального элемента. Накопившаяся пыль сбрасывается с наружной поверхности рукава и осыпается в бункер-пылесборник.

Для чего в ФЦР используется циклонный корпус?

Циклонный корпус обеспечивает частичную центробежную сепарацию крупнодисперсной пыли. За счёт циклонного эффекта до 50% крупных и тяжёлых частиц отделяются до прохождения воздушного потока через фильтровальные рукава. Это снижает абразивный износ и способствует увеличению срока службы фильтровальных элементов.

Можно ли использовать ФЦР в системе пневмотранспорта?

Да. Фильтры ФЦР предназначены для установки и эксплуатации в пневмотранспортных системах промышленных предприятий. Возможность применения конкретного типоразмера определяется с учётом особенностей технологического процесса и технических характеристик системы.

Можно ли устанавливать ФЦР на улице?

Да. Фильтры ФЦР предназначены для эксплуатации в климатическом исполнении УХЛ1 по ГОСТ 15150 при температуре окружающей среды от −50 до +40 °C, предельное значение +45 °C. В конструкции системы регенерации предусмотрены решения для работы при отрицательной температуре окружающего воздуха.

Подбор оборудования

Для подбора рукавного фильтра ФЦР направьте:

1. Характеристики пыли.
2. Производительность системы или расход воздуха.
3. Концентрацию пыли на входе.
4. Температуру очищаемого воздуха.
5. Фотографии участка или технологического оборудования.
6. Схему размещения оборудования при наличии.

На основании предоставленных данных специалисты Завода АСПИРАТОР подготовят техническое решение и подберут оборудование с учётом условий эксплуатации и особенностей технологического процесса.
