Централизованная вакуумная пылеуборка и очистка воздуха от сухой производственной пыли.

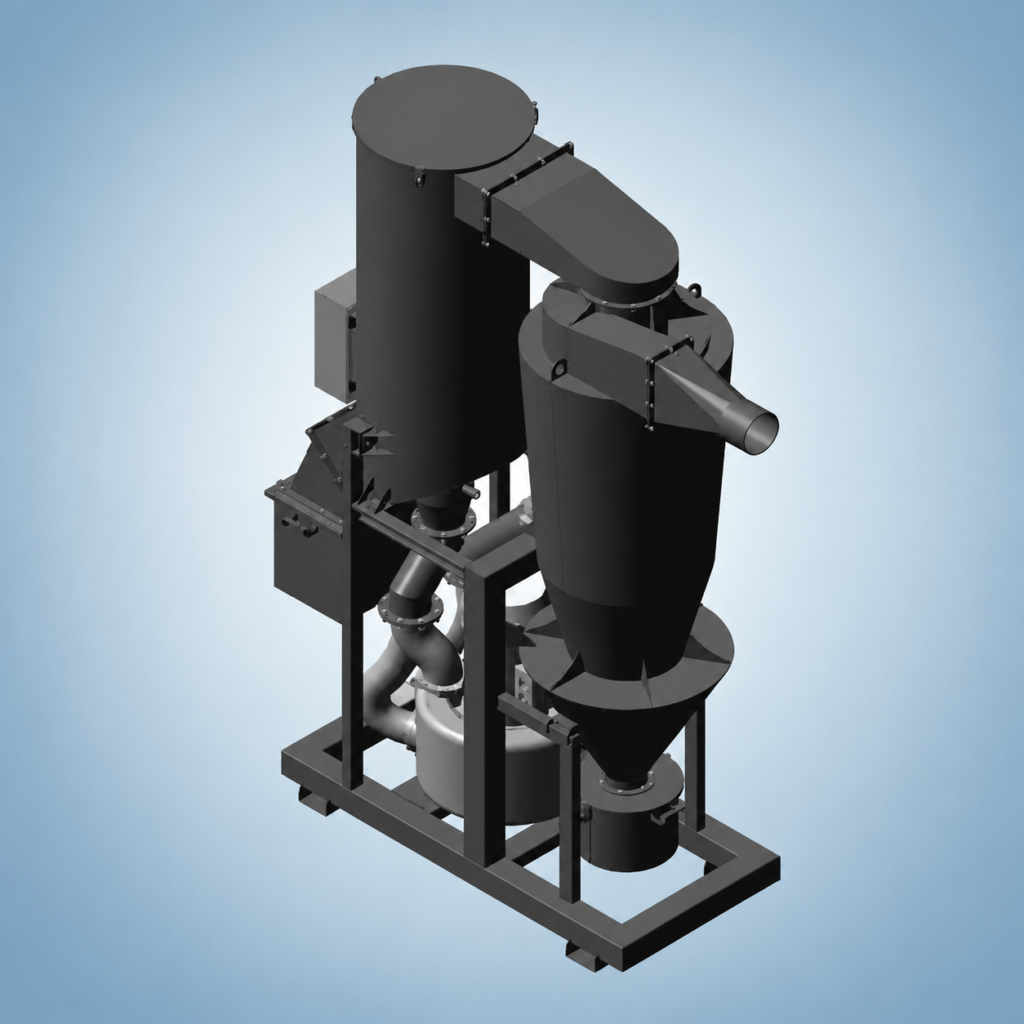

Центральный пылесос УФК ВМП
✔ степень очистки воздуха до 99,99%
✔ номинальная производительность УФК-2,0 ВМП – 2 000 м³/ч
✔ двухступенчатая очистка – механический пылеуловитель МП и картриджный фильтр
✔ первая ступень МП снижает пылевую нагрузку на фильтрующий элемент второй ступени
✔ площадь фильтрующей поверхности – 25 м²
✔ импульсная регенерация фильтрующего элемента
✔ встроенная воздуходувка и подключение к сети пневморозеток
Назначение УФК ВМП
УФК ВМП предназначена для очистки воздуха от сухой, волокнистой и неслипающейся пыли, неагрессивной к материалам фильтрующих элементов, в условиях средней и высокой входной запылённости.
В составе централизованной системы установка позволяет:
- собирать производственную пыль с пола, оборудования и доступных поверхностей;
- организовать несколько точек подключения уборочных шлангов;
- передавать собранные загрязнения к общему узлу очистки и накопления;
- обслуживать разные участки цеха без перемещения центрального оборудования;
- сочетать механическое отделение основной массы пыли и финишную фильтрацию воздуха.
Количество одновременно работающих постов, длину шлангов и диаметры трубопроводов определяют при расчёте конкретной системы.
Где применяется центральная пылеуборка
УФК ВМП подходит для производственных помещений, где пыль образуется на нескольких участках и требуется регулярная уборка через стационарную сеть подключения.
Систему можно рассматривать для цехов с протяжёнными рабочими зонами, несколькими этажами или удалёнными точками уборки. Расположение оборудования, магистралей и пневморозеток выбирают по планировке объекта.
Возможность применения определяют с учётом состава и свойств загрязнений, их количества, требований к фильтрации и условий эксплуатации.
Для горючей, электропроводной или потенциально взрывоопасной пыли требуется отдельное техническое согласование исполнения всей системы. Наличие антистатического фильтрующего материала само по себе не подтверждает взрывозащищённость оборудования.
Конструкция центрального пылесоса УФК ВМП
Механический пылеуловитель МП
Первая ступень очистки отделяет основную массу пыли от воздушного потока за счёт центробежного действия. Уловленные загрязнения поступают в бункер.
Предварительная очистка снижает пылевую нагрузку и абразивное воздействие на фильтрующий элемент второй ступени.
Картриджный фильтр тонкой очистки
Вторая ступень задерживает частицы, оставшиеся после механического пылеуловителя. В установке используется картриджный фильтрующий элемент круглого сечения.
Материал картриджа выбирают с учётом свойств загрязнений. Замена фильтрующего элемента выполняется через верхнюю крышку корпуса фильтра тонкой очистки.
Воздуходувка
Воздуходувка установлена после фильтра тонкой очистки. Она создаёт разрежение, необходимое для движения воздуха и транспортирования загрязнений по сети.
Модель воздуходувки и её рабочие параметры согласуют с конфигурацией системы.
Система импульсной регенерации
Фильтрующий элемент очищается импульсами сжатого воздуха, поступающего из ресивера-рамы. Отделённая от картриджа пыль направляется в бункер фильтра тонкой очистки.
Щит управления
Щит управления обеспечивает включение и отключение электродвигателя воздуходувки, а также управление регенерацией фильтрующего элемента в автоматическом и ручном режимах.
Бункеры и рама
Бункеры служат для накопления уловленных загрязнений. Основные узлы установки размещены на общей раме.
Принцип работы
1. Подключение уборочного шланга. Оператор присоединяет шланг к пневморозетке на выбранном участке.
2. Сбор и транспортирование пыли. Воздуходувка создаёт разрежение, и загрязнения вместе с воздухом поступают по трубопроводу к установке.
3. Предварительная механическая очистка. Пылеуловитель МП отделяет основную массу загрязнений и направляет их в бункер.
4. Финишная фильтрация. Картриджный фильтр задерживает оставшиеся частицы.
5. Прохождение воздуха через воздуходувку. После тонкой очистки воздух поступает в воздуходувку.
6. Регенерация картриджа. Импульсная продувка удаляет накопившуюся на фильтрующем элементе пыль.
В двухступенчатой системе именно первая ступень – механический пылеуловитель МП – снижает нагрузку на фильтрующий материал второй ступени.
Преимущества УФК ВМП
- Централизованная уборка. Один узел очистки обслуживает сеть точек подключения.
- Предварительное отделение основной массы пыли. Механический пылеуловитель МП уменьшает количество загрязнений, поступающих на картридж.
- Снижение абразивного воздействия на фильтр. Первая ступень помогает защитить фильтрующий материал от интенсивной пылевой нагрузки.
- Двухступенчатая очистка воздуха. Механическая сепарация дополнена картриджной фильтрацией.
- Импульсная регенерация. Встроенная система очищает фильтрующий элемент сжатым воздухом.
- Автоматический и ручной режимы регенерации.
- Выбор фильтрующего материала под свойства производственной пыли.
- Адаптация сети под планировку предприятия. Пневморозетки размещают с учётом доступности рабочих зон.
- Обслуживание картриджа через верхнюю крышку корпуса фильтра тонкой очистки.
Технические характеристики УФК 2,0 ВМП
| Параметр | Значение |
| Номинальная производительность, м³/ч | 2 000 |
| Площадь фильтрующей поверхности фильтра тонкой очистки, м² | 25 |
| Количество фильтрующих элементов, шт. | 1 |
| Воздухопроницаемость фильтра тонкой очистки при 200 Па, м³/(м²·ч) | 380 |
| Количество импульсных клапанов системы регенерации, шт. | 1 |
| Давление сжатого воздуха, МПа | 0,4–0,8 |
| Объём ресивера, л | 20 |
| Средний расход сжатого воздуха при 0,6 МПа, л/мин | 60 |
| Масса, кг, не более | 365 |
| Степень очистки | До 99,99% |
| Регенерация фильтрующего элемента | Импульсная продувка сжатым воздухом |
| Управление регенерацией | Автоматическое и ручное |
Производительность установки не равна расходу воздуха на отдельном уборочном посту. Расход на пост зависит от числа одновременно подключённых шлангов, их диаметра и длины, сопротивления трубопровода и характеристик воздуходувки.
Заявленную степень очистки уточняют для выбранного фильтрующего элемента и конкретных условий эксплуатации.
Материалы фильтрующих элементов
| Обозначение | Материал |
| Р | Полиэстер |
| PAI | Полиэстер с алюминиевым покрытием, антистатический |
| PPTFE | Полиэстер с мембраной |
| PWO | Полиэстер с масло-водоотталкивающей пропиткой |
Материал фильтра согласуют по свойствам пыли и условиям работы. Наличие специального покрытия или пропитки не отменяет ограничений по допустимым загрязнениям.
Как организовать централизованную систему пылеуборки
Система включает центральную установку, магистральные трубопроводы, ответвления, пневморозетки, уборочные шланги и насадки.
При проектировании определяют:
- расположение центрального оборудования;
- трассы и диаметры трубопроводов;
- число и расположение пневморозеток;
- количество одновременно работающих постов;
- длину и диаметр уборочных шлангов;
- способ переключения веток;
- условия накопления и выгрузки загрязнений;
- требования к электропитанию и сжатому воздуху;
- меры безопасности для конкретного вида пыли.
Пневморозетки рядом с рабочими зонами позволяют использовать короткие шланги. Это сокращает длину гибкого участка и помогает уменьшить его сопротивление. Расстояния между точками подключения определяют по планировке и доступности поверхностей для уборки.
Пример проектного решения для технического углерода
Для задачи вакуумной пылеуборки технического углерода подготовлено решение с магистралью из нержавеющей стали, сетью пневморозеток и двухступенчатой очисткой воздуха.
В проектном предложении предусмотрены:
- механический пылеуловитель МП-2,0 для сбора основной массы загрязнений;
- фильтр УФК-2,0 для последующей очистки воздуха;
- вихревая воздуходувка;
- магистраль из стали AISI 430;
- антистатические уборочные шланги;
- механическое переключение этажей и веток;
- механический вакуумный клапан байпаса;
- раструбные соединения с хомутами двойного зига.
Варианты уборочных шлангов
| Параметр | Вариант Ø65 мм | Вариант Ø50 мм |
| Основная длина шланга | 5–6 м | 5–6 м |
| Расчётный расход на пост при работе 1–2 постов, м³/ч | 400–500 | 250–300 |
| Расчётный расход на пост при работе 4 постов, м³/ч | 250–280 | 190–220 |
| Расчётное рабочее разрежение, кПа | 10–19 | 13–19 |
Эти значения относятся к конкретному проектному предложению, а не к любой системе УФК ВМП. Для другого объекта параметры рассчитывают отдельно.
Как заказать УФК ВМП
Для подготовки технического предложения направьте специалистам Завода АСПИРАТОР:
1. Описание пыли и собираемых отходов – состав, свойства, ориентировочное количество.
2. План помещения с размерами и расположением участков уборки.
3. Количество уборочных постов, в том числе работающих одновременно.
4. Требуемую длину шлангов и особенности доступа к оборудованию.
5. Информацию о доступном электропитании и системе сжатого воздуха.
6. Требования к размещению установки, выгрузке пыли и исполнению оборудования.
На основании этих данных согласуют компоновку установки, фильтрующий материал, воздуходувку и конфигурацию трубопроводной сети.
Документация
Часто задаваемые вопросы
Чем центральный пылесос отличается от мобильного промышленного пылесоса?
Центральный пылесос подключён к стационарной трубопроводной сети. Оператор перемещает шланг и насадку, подключаясь к пневморозеткам на разных участках. Мобильный пылесос перемещают вместе с уборочным оборудованием.
Сколько постов можно использовать одновременно?
Количество постов определяют расчётом конкретной системы. В проектном предложении из документа приведены режимы работы одного, двух и четырёх постов. При увеличении числа подключённых постов расход воздуха на каждом из них меняется.
Зачем нужна первая ступень МП?
Механический пылеуловитель МП отделяет основную массу пыли до картриджного фильтра. Это снижает нагрузку на фильтрующий материал второй ступени и уменьшает абразивное воздействие.
Нужен ли сжатый воздух?
Да, для импульсной регенерации фильтрующего элемента. Для УФК-2,0 ВМП в характеристиках указано давление 0,4–0,8 МПа. Требования к качеству воздуха уточняют по документации выбранной комплектации.
Как заменить картридж?
Фильтрующий элемент заменяют через верхнюю крышку корпуса фильтра тонкой очистки. Порядок безопасного обслуживания указан в руководстве по эксплуатации.
Можно ли установить антистатический фильтр?
Да, в перечне материалов предусмотрен PAI – полиэстер с алюминиевым покрытием, антистатический. Его применение согласуют с учётом свойств пыли и исполнения всей системы.
Подходит ли установка для взрывоопасной пыли?
Применение допускается только после подтверждения пригодности конкретного исполнения для соответствующих условий. Антистатический картридж или шланг не заменяют оценку безопасности и необходимые документы.
Можно ли адаптировать систему под несколько этажей?
Да, конфигурацию трубопроводов и переключение участков согласуют под объект. В представленном проектном предложении рассмотрена система для трёх этажей и четырёх веток.
Получить предложение на центральный пылесос УФК ВМП
Направьте описание загрязнений, план помещения и количество уборочных постов. Специалисты Завода АСПИРАТОР подготовят предложение на установку и централизованную систему пылеуборки под условия вашего производства.
