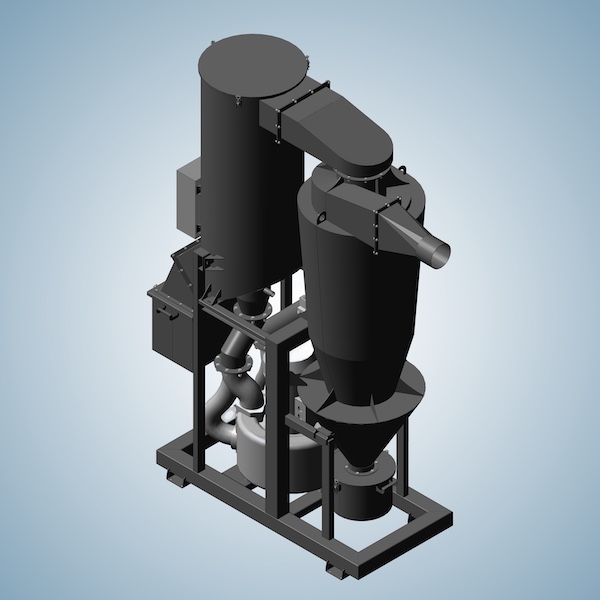

Установки пылеочистные УФК МП

Двухступенчатая очистка воздуха от сухой, волокнистой и неслеживающейся пыли в системах аспирации, промышленной вентиляции и пневмотранспорта.

Установки пылеочистные УФК МП

Назначение установок УФК МП

Установки пылеочистные серии УФК МП – автоматические двухступенчатые системы аспирации и очистки воздуха. Оборудование предназначено для удаления сухой пыли при средней и высокой входной запылённости и применяется в системах аспирации, пневмотранспорта и промышленной вентиляции.

УФК МП объединяет механический пылеуловитель МП и картриджный фильтр тонкой очистки УФК. На первой ступени из воздушного потока отделяется основная масса загрязнений, включая крупные, абразивные и полидисперсные частицы. На второй ступени картриджные фильтрующие элементы задерживают остаточную мелкодисперсную пыль. Общая эффективность очистки системы достигает 99,9%.

Предварительное отделение пыли снижает нагрузку на фильтрующие элементы, уменьшает их абразивный износ и увеличивает срок службы. Встроенная система импульсной продувки очищает картриджи сжатым воздухом без остановки основного процесса.

Какие задачи решает УФК МП

1. Очистка запылённого воздуха с общей эффективностью до 99,9%.
2. Работа при средней и высокой концентрации сухой пыли во входном потоке.
3. Предварительное улавливание основной массы загрязнений в механическом пылеуловителе МП.
4. Финишная очистка воздуха от мелкодисперсных частиц размером от 0,5 мкм.
5. Снижение пылевой нагрузки и абразивного воздействия на картриджные фильтры.
6. Увеличение ресурса фильтрующих элементов и сокращение затрат на их замену.
7. Автоматическая регенерация картриджей без остановки работы установки.
8. Снижение запылённости рабочей зоны и неорганизованных выбросов пыли.
9. Возможность возврата уловленного продукта в технологический процесс, если это допускается производством.
10. Создание централизованной системы удаления пыли с устойчивой тягой и стабильным расходом воздуха.

Области применения

Установки УФК МП применяются на предприятиях, где требуется эффективная очистка воздуха от сухой Установки УФК МП применяются на предприятиях, где требуется эффективная очистка воздуха от сухой производственной пыли при повышенной нагрузке на аспирационную систему:

1. Деревообрабатывающая и мебельная промышленность.
2. Металлургия и металлообработка.
3. Горнодобывающая промышленность и переработка минерального сырья.
4. Производство строительных и сухих строительных смесей.
5. Химическая промышленность.
6. Пищевая и зерноперерабатывающая промышленность.
7. Участки фасовки, пересыпки, дробления и транспортирования сыпучих материалов.
8. Другие производства с образованием сухой полидисперсной пыли.

Возможность применения оборудования определяется с учётом состава и свойств пыли, её концентрации и гранулометрического состава, температуры и влажности воздушного потока, а также особенностей технологического процесса.

Для каких видов пыли применяется УФК МП

Вид пыли	Применение
Сухая	✓
Волокнистая	✓
Неслеживающаяся	✓
Полидисперсная	✓
Крупнодисперсная	✓
Среднедисперсная	✓
Мелкодисперсная	✓
Минеральная	✓
Известковая	✓
Пыль гетинакса	✓

Ограничение: пыль не должна быть агрессивной к материалу фильтрующих элементов. Работа с влажной, липкой, склонной к слёживанию или пожаро- и взрывоопасной пылью требует отдельной оценки и специального исполнения.

Двухступенчатая система очистки

1. Механический пылеуловитель МП

Запылённый воздух поступает в механический пылеуловитель через тангенциальный входной патрубок. Винтовой центробежный канал преобразует поступательное движение потока во вращательное. Под действием центробежной силы частицы прижимаются к внутренней поверхности корпуса, опускаются в пылесборник и выводятся через герметичное пылевыводное устройство.

Первая ступень обеспечивает предварительную очистку с эффективностью до 99% и улавливает полидисперсные частицы размером от 5 мкм. За счёт этого основная масса пыли не поступает на картриджи, а абразивное воздействие на вторую ступень существенно снижается.

2. Картриджный фильтр УФК

После предварительной очистки воздушный поток поступает в картриджный фильтр УФК. Частицы остаточной пыли задерживаются на наружной поверхности фильтрующего материала, а очищенный воздух проходит внутрь картриджей и отводится из установки.

В установках применяются фильтрующие элементы из полиэстера с PTFE-мембраной. Материал обеспечивает улавливание мелкодисперсных частиц размером от 0,5 мкм. Общая эффективность двухступенчатой системы достигает 99,9%.

3. Автоматическая импульсная регенерация

По мере накопления пыли на поверхности картриджей включается система импульсной регенерации. Сжатый воздух из ресивера через соленоидные клапаны короткими импульсами подаётся внутрь фильтрующих элементов. Пылевой слой отделяется от поверхности картриджей и осыпается в бункер-пылесборник.

Регенерация выполняется автоматически и не требует остановки установки, что позволяет использовать оборудование в непрерывных производственных процессах.

Конструктивные особенности

УФК МП представляет собой единую аспирационную систему, в которой первая и вторая ступени очистки соединены воздуховодами и работают под автоматическим управлением. Состав и компоновка определяются производительностью, характеристиками пыли и условиями размещения.

Основные элементы установки

1. Механический пылеуловитель МП с винтовым центробежным каналом.
2. Картриджный фильтр УФК с модульной компоновкой фильтрующих элементов.
3. Фильтрующие элементы из полиэстера с PTFE-мембраной.
4. Ресивер и соленоидные клапаны системы импульсной регенерации.
5. Вентилятор высокого давления; тип и количество определяются проектом.
6. Шкаф управления и силовой шкаф.
7. Опорная рама и соединительные воздуховоды.
8. Съёмные бункеры-пылесборники, шлюзовые затворы или другое герметичное пылевыводное устройство.

Патентованные технические решения

В конструкции механического пылеуловителя МП, используемого на первой ступени УФК МП, применены технические решения, защищённые патентом Российской Федерации RU 216489 U1 «Центробежный пылеуловитель» от 9 февраля 2023 года.

Винтовой центробежный канал, расширитель в нижней части корпуса и конструкция накопительного пылесборника обеспечивают устойчивое закручивание газопылевого потока, эффективное отделение частиц и рациональное использование энергии воздушного потока.

Преимущества установок УФК МП

Степень очистки воздуха до 99,9%

Сочетание предварительной центробежной сепарации и картриджной фильтрации позволяет улавливать крупные, средние и мелкодисперсные частицы.

Работа при высокой входной запылённости

Основная масса пыли отделяется в механическом пылеуловителе до поступления воздуха на картриджные фильтры.

Увеличенный ресурс картриджей

Первая ступень снижает пылевую нагрузку и абразивное воздействие на фильтрующий материал, благодаря чему фильтрующие элементы служат дольше.

Автоматическая регенерация без остановки

Импульсная продувка сжатым воздухом очищает картриджи в процессе эксплуатации и поддерживает стабильную пропускную способность фильтра.

Круглосуточная работа

Установка рассчитана на работу в автоматическом режиме и может применяться в непрерывных технологических процессах при соблюдении регламента эксплуатации.

Стабильная тяга

Встроенный вентилятор высокого давления обеспечивает устойчивое движение воздушного потока и позволяет применять установку в централизованных аспирационных и пылеуборочных системах.

Снижение эксплуатационных затрат

Продление срока службы картриджей, автоматическая регенерация и возврат пригодного продукта в технологический процесс помогают уменьшить затраты предприятия.

Компоновка под техническое задание

Производительность, количество ступеней, вентиляторов и механизмов пылевыгрузки подбираются с учётом конкретного производства.

Применение в качестве центрального промышленного пылесоса

Благодаря вентилятору высокого давления УФК МП может использоваться не только как пылеочистная установка, но и как основа центральной промышленной пылеуборочной системы. К оборудованию подключают сеть трубопроводов и уборочных постов для удаления пыли с производственных площадок и из труднодоступных зон.

Возможность такого применения, количество одновременно работающих постов и параметры сети определяются расчётом. При подборе учитываются протяжённость трубопроводов, местные сопротивления, свойства собираемого материала и требуемая скорость транспортирования пыли.

Модельный ряд и подбор исполнения

Установки УФК МП изготавливаются в разных исполнениях. Производительность и состав оборудования определяются по техническому заданию. По предоставленным материалам подтверждены следующие исполнения и реализованные решения:

Исполнение	Производительность	Применение / пыль
УФК МП-0,7	По паспорту модели	Пыль гетинакса
УФК МП-2,0	По паспорту модели	Известковая пыль
МП-УФК-32,0	23 490–40 580 м³/ч	Индивидуальное промышленное решение

Конкретная модель подбирается по требуемому расходу воздуха, характеристикам и концентрации пыли, температуре потока, режиму эксплуатации, доступному пространству и параметрам аспирационной сети.

Реализованные решения

УФК МП-2,0 – очистка воздуха от известковой пыли

Установка внедрена на участке фасовки извести ООО «Диола» в Новосибирске.

По данным справки предприятия после внедрения оборудования:

Результат	Данные заказчика
Производительность труда	Сменная выработка на участке фасовки увеличена на 15%.
Качество продукции	Процент возврата продукции по органолептическим показателям снижен на 98%.
Экологический эффект	Неорганизованные выбросы тонкодисперсной известковой пыли сокращены более чем на 95%; фактические выбросы приведены в соответствие с нормативами ПДВ.
Возврат продукта	До 4,2 т уловленной известковой пыли в месяц возвращается в технологический цикл.
Условия труда	Зафиксировано значительное снижение запылённости рабочей зоны; по сведениям заказчика сотрудники участка работают в штатном режиме без противогазов.

Источник показателей – справка ООО «Диола» от 23 апреля 2026 года.

УФК МП-0,7 – очистка воздуха от пыли гетинакса

Установка внедрена на предприятии ОАО «Алттранс». Оборудование подобрано для удаления пыли гетинакса.

Документация

Часто задаваемые вопросы

Чем УФК МП отличается от обычной установки УФК?

УФК МП имеет дополнительную первую ступень – механический пылеуловитель МП. Он отделяет основную массу пыли до её поступления на картриджи. Это позволяет работать при более высокой входной запылённости, снижает абразивный износ и увеличивает срок службы фильтрующих элементов.

Для какой пыли применяется УФК МП?

Установка предназначена для сухой, волокнистой и неслеживающейся пыли, не агрессивной к материалу фильтрующих элементов. Возможность работы с конкретным материалом подтверждается при подборе оборудования.

Какова эффективность очистки?

Общая эффективность двухступенчатой системы достигает 99,9%. Фактический показатель зависит от свойств пыли, её концентрации и гранулометрического состава, выбранного фильтрующего материала и параметров аспирационной сети.

Как очищаются картриджные фильтры?

Картриджи очищаются импульсами сжатого воздуха. Пыль отделяется от наружной поверхности фильтрующего материала и осыпается в бункер-пылесборник. Регенерация выполняется автоматически без остановки установки.

Можно ли использовать УФК МП как центральный промышленный пылесос?

Да. В конфигурации с вентилятором или воздуходувкой высокого давления установка может работать в составе центральной пылеуборочной системы. Параметры сети и количество уборочных постов определяются расчётом.

Может ли установка работать круглосуточно?

Да. УФК МП рассчитана на автоматическую работу и может применяться в непрерывных процессах при соблюдении условий эксплуатации, регламента технического обслуживания и своевременной выгрузке уловленной пыли.

Можно ли установить УФК МП на улице?

Место установки и климатическое исполнение определяются проектом. Для наружного размещения учитываются температура, осадки, ветровые и снеговые нагрузки, обогрев элементов системы регенерации и защита электрического оборудования.

Подбор оборудования

Для подбора установки УФК МП направьте специалистам Завода АСПИРАТОР:

1. наименование, состав и свойства пыли;
2. размер частиц и гранулометрический состав;
3. концентрацию пыли на входе;
4. требуемую производительность или расход воздуха;
5. температуру и влажность очищаемого потока;
6. режим работы технологического оборудования;
7. перечень источников пыления и точки аспирации;
8. фотографии участка и схему размещения при наличии;
9. условия размещения установки – внутри помещения или на улице;
10. наличие электропитания и сжатого воздуха.

На основании исходных данных специалисты Завода АСПИРАТОР рассчитают аспирационную сеть, подберут производительность установки, состав ступеней очистки, вентилятор, систему пылевыгрузки и вариант компоновки оборудования.

Направить исходные данные: zavod.aspirator@mail.ru
