Машиностроительное производство включает операции, при которых образуются металлическая, абразивная и мелкодисперсная пыль. Аспирация удаляет загрязнения рядом с источником и направляет запылённый воздух на очистку. В статье рассмотрены источники пыли, принципы пылеулавливания и оборудование для очистки воздуха в машиностроении.
Почему аспирация необходима в машиностроении
Машиностроение объединяет разные способы обработки материалов. Детали режут, шлифуют, зачищают и обрабатывают абразивами. На отдельных участках возникают твёрдые частицы и аэрозольные загрязнения.
Пыль может распространяться с воздушным потоком по рабочей зоне. Мелкие частицы дольше остаются во взвешенном состоянии. Крупные фракции быстрее оседают на оборудовании и поверхностях.
Промышленная вентиляция обеспечивает воздухообмен в помещении. Система аспирации решает другую задачу. Она захватывает загрязнения возле места их образования.
Аспирация машиностроительного производства помогает:
- снижать запылённость рабочих зон;
- удалять пыль от локальных источников;
- сокращать пылевые отложения;
- защищать производственное оборудование от загрязнений;
- поддерживать требования охраны труда;
- решать задачи промышленной и экологической безопасности.
Основной принцип аспирации – удалить загрязнения до их распространения по помещению. Поэтому положение местного отсоса имеет большое значение.
Основные источники пыли и загрязнений
Шлифовальный станок создаёт частицы обрабатываемого материала и абразива. При зачистке поверхности загрязнения образуются в зоне контакта инструмента с деталью.
Резка металла также сопровождается выделением частиц. Их размер и свойства зависят от способа обработки. Механическая обработка может создавать стружку, крупные частицы и более мелкую пыль.
Дробеструйная и абразивная обработка формируют значительную пылевую нагрузку.Загрязнения могут включать частицы материала детали и используемого абразива.
Каждый источник пыли требует оценки фактических условий работы. Название производственной операции не заменяет данные о составе и концентрации загрязнений.
Виды производственной пыли
Металлическая пыль
Металлическая пыль образуется при обработке деталей и заготовок. Состав зависит от материала. Размер частиц меняется в зависимости от технологической операции.
Мелкие металлические частицы легче переносятся воздушным потоком. Более крупные частицы быстрее оседают под действием силы тяжести.
Абразивная пыль
Абразивная пыль связана со шлифованием, зачисткой и другими видами абразивной обработки. Твёрдые частицы могут воздействовать на элементы аспирационной сети.
Абразивный износ особенно важен на участках изменения направления потока. Частицы воздействуют на стенки воздуховодов и внутренние элементы оборудования.
Мелкодисперсная и крупнодисперсная пыль
Мелкодисперсная пыль длительное время находится в воздушной среде. Для её удаления применяется фильтрация воздуха и другие способы тонкой очистки.
Крупнодисперсная пыль имеет большую массу частиц. Она легче отделяется механическими способами. При смешанном составе загрязнений может применяться многоступенчатая очистка.
Фракционный состав влияет на выбор технологии очистки. Один газопылевой поток может содержать частицы разных размеров.
Влияние пыли на персонал и оборудование
Промышленная пыль ухудшает состояние рабочей зоны. Загрязнения находятся в воздухе и оседают на поверхностях. Регулярная уборка удаляет уже осевшую пыль, но не решает задачу захвата у источника.
Аспирационная система снижает распространение пылевых частиц по производственному помещению. Это имеет практическое значение для условий труда персонала.
Пыль также загрязняет оборудование. Частицы оседают на корпусах, коммуникациях и рабочих поверхностях. На отдельных участках абразивные загрязнения ускоряют износ оборудования.
Важно! Аспирация является частью комплекса мер по охране труда. Требования к конкретному производству определяются условиями технологического процесса.
Как работает система аспирации
Промышленная аспирация основана на организованном движении воздуха. Вытяжное устройство или местный отсос размещается возле источника загрязнений.
Далее процесс включает несколько этапов:
- Загрязнения захватываются воздушным потоком.
- Запылённый воздух поступает в воздуховод.
- Вентилятор поддерживает движение потока.
- Газопылевой поток поступает в пылеуловитель.
- Пылевые частицы отделяются от воздуха.
- Собранные загрязнения поступают в бункер или пылесборник.
- Очищенный воздух выводится по принятой технологической схеме.
Эффективность очистки зависит от всей аспирационной системы. Работа одного пылеуловителя не компенсирует недостаточный захват пыли.
Основные элементы аспирационной системы
- местный отсос или аспирационное укрытие;
- воздуховоды;
- пылеулавливающее оборудование;
- вентилятор;
- бункер или пылесборник;
- систему разгрузки пыли;
- элементы управления и контроля.
Положение вытяжного устройства должно учитывать направление движения загрязнений.Чем дальше отсос от источника, тем сложнее обеспечить локальный захват.
Вентилятор создаёт необходимое движение воздуха. Его производительность рассматривают вместе с сопротивлением сети. Бункер обеспечивает накопление отделённой пыли до разгрузки.
Локальная и централизованная аспирация
Локальная аспирация обслуживает отдельное рабочее место или производственный участок. Такое решение применяется, когда загрязнения возникают возле конкретного источника.
Главная задача локальной системы – удалить пыль непосредственно в зоне образования.Это помогает ограничить распространение загрязнений по цеху.
Централизованная аспирация объединяет несколько источников. Воздуховоды подключаются к общей сети. Газопылевые потоки направляются к единой системе очистки.
Аспирация основных производственных участков
Шлифование и зачистка металла
При шлифовании зона пылеобразования расположена возле контакта инструмента и детали. Возникают частицы материала и абразива. Часть загрязнений перемещается с воздушным потоком.
Местный отсос необходимо размещать рядом с зоной обработки. Его положение должно учитывать направление движения пылевых частиц.
Резка и механическая обработка
Металлорежущий станок и обрабатывающий центр работают с разными режимами. При механической обработке образуются частицы различного размера.
Перед выбором системы необходимо определить, какие частицы попадают в воздушный поток.
Дробеструйные и абразивные участки
Дробеструйная камера и участки абразивной обработки могут создавать высокую концентрацию загрязнений. Пылевая нагрузка зависит от материала и режима процесса.
При высокой концентрации пыли особое значение имеет предварительное пылеулавливание. Оно снижает нагрузку на последующую ступень очистки.
Сварочные и смежные участки
Сварочные процессы создают аэрозольные загрязнения. Их состав отличается от обычной металлической пыли. Поэтому такие участки требуют отдельной оценки.
Места пересыпки сухих материалов
На отдельных машиностроительных производствах используются сухие сыпучие материалы. Пыль возникает при загрузке, разгрузке и пересыпке.
В таких точках загрязнения следует захватывать рядом с местом падения материала.Конкретная схема зависит от технологического процесса.
Оборудование для пылеулавливания
Для очистки производственного воздуха применяются разные технологии. Выбор зависит от свойств пыли и параметров газопылевого потока.
| Технология | Основная задача | Тип загрязнений | Особенности |
| Механическая очистка | Отделение частиц | Крупные и часть более мелких частиц | Может применяться как предварительная ступень |
| Картриджная фильтрация | Тонкая очистка | Мелкодисперсная пыль | Использует фильтрующие элементы |
| Рукавная фильтрация | Очистка больших объёмов воздуха | Мелкодисперсные загрязнения | Применяется при значительной пылевой нагрузке |
| Многоступенчатая очистка | Последовательное отделение частиц | Смешанный фракционный состав | Снижает нагрузку на последующую ступень |
Механическая очистка газопылевых потоков
Механические пылеуловители отделяют частицы без фильтрующей поверхности. Разделение связано с движением потока и воздействием физических сил.
Механическая очистка может применяться для предварительного пылеулавливания. Это актуально при высокой концентрации загрязнений.
Картриджная фильтрация
Картриджный фильтр использует складчатый фильтрующий элемент. Пыль задерживается на фильтрующей поверхности. Очищенный воздух проходит дальше по системе.
Картриджные фильтры УФК Завода АСПИРАТОР используют картриджную систему фильтрации. Оборудование работает с мелкодисперсной пылью и оснащается автоматической импульсной регенерацией.
УФК применяются в локальных и централизованных системах аспирации. Возможность работы с конкретной пылью определяется по исходным данным.
Рукавная фильтрация
Рукавный фильтр очищает воздух через фильтрующий материал. Частицы остаются на поверхности рукавов. Для удаления накопившейся пыли применяется регенерация.
ФЦР Завода АСПИРАТОР относятся к рукавным фильтрам. Оборудование может использоваться как фильтрационная ступень системы пылеулавливания.
Выбор ФЦР выполняется с учётом свойств газопылевого потока.
Локальное удаление пыли мобильными установками

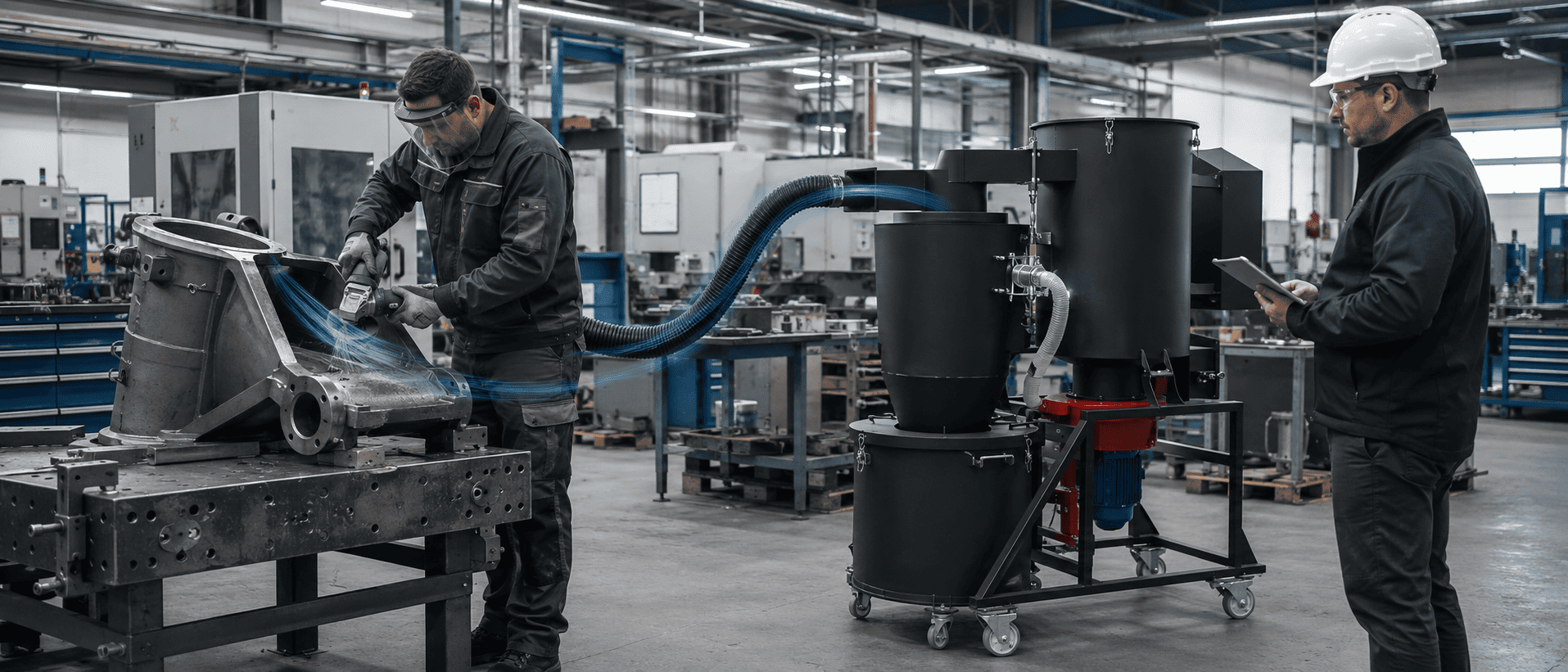

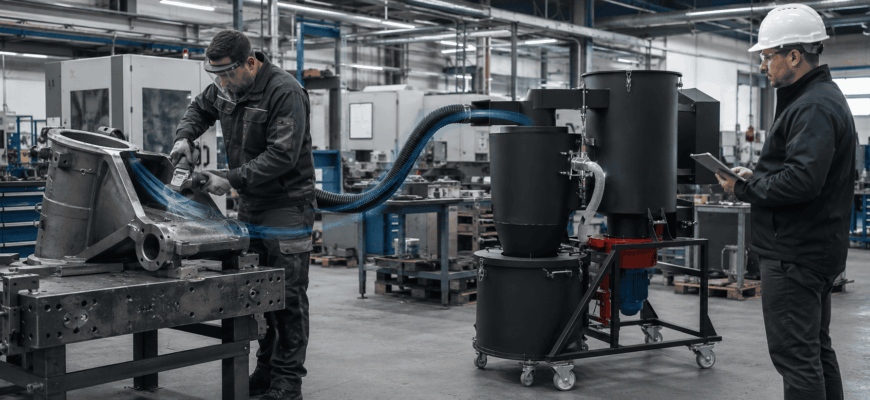

Мобильные аспирационные установки МАУ Завода АСПИРАТОР предназначены для удаления загрязнений непосредственно у источника образования. Они используются на отдельных рабочих местах и локальных производственных участках.
МАУ можно перемещать между рабочими зонами в пределах назначения установки.Применение на конкретной операции определяется характеристиками загрязнений и условиями эксплуатации.
Предварительная и многоступенчатая очистка
Предварительная очистка снижает пылевую нагрузку на фильтрующие элементы. Это помогает уменьшить интенсивность накопления загрязнений на фильтрующей поверхности.
Механический пылеуловитель МП Завода АСПИРАТОР применяется для очистки газопылевых потоков. Оборудование используется в системах аспирации и пневмотранспорта.
В зависимости от условий эксплуатации степень очистки МП достигает 99–99,9 %. Аппарат работает с частицами размером от 5 мкм до 50 мм.
В специальном исполнении возможна работа при температуре до +700 °С. МП применяется в металлургической, деревообрабатывающей, пищевой и других отраслях промышленности.
Применение МП с конкретной металлической или абразивной пылью требует анализа исходных данных.
Работа с высокой концентрацией и абразивной пылью
Абразивная пыль требует особого внимания к износу элементов системы. Наиболее нагруженными могут быть участки изменения направления потока.
При выборе оборудования учитывают:
- фракционный состав пыли;
- начальную концентрацию;
- абразивные свойства частиц;
- температуру потока;
- расход воздуха;
- скорость движения потока;
- требуемую степень очистки;
- режим работы производственного участка.
Высокая концентрация и абразивность оцениваются до выбора схемы очистки. Эти параметры влияют на компоновку оборудования.
Что влияет на эффективность аспирации
Эффективность аспирации формируется ещё в зоне захвата. Неправильное положение местного отсоса позволяет пыли уйти в рабочую зону.
Скорость воздушного потока должна соответствовать расчётному режиму. Изменение сопротивления сети влияет на распределение воздуха.
Аспирационная система должна соответствовать фактической работе производства.
Типичные ошибки при эксплуатации
К распространённым ошибкам относятся:
- несвоевременное обслуживание оборудования;
- работа с переполненным бункером;
- нарушение разгрузки собранной пыли;
- повреждение воздуховодов;
- негерметичные соединения;
- отключение местных отсосов;
- изменение сети без проверки аэродинамики;
- нарушение режима регенерации фильтров.
Проверять необходимо всю систему аспирации, а не только фильтр или вентилятор.
Промышленная и экологическая безопасность
Снижение запылённости рабочих зон связано с защитой персонала. Локальное удаление загрязнений ограничивает их распространение по помещению.
Система аспирации помогает удалять промышленную пыль непосредственно от источника.Это дополняет другие меры охраны труда.
Важно! Свойства конкретной пыли необходимо определять до выбора оборудования. Нельзя переносить характеристики одной системы на другой объект без анализа условий.
Решения Завода АСПИРАТОР
Завод АСПИРАТОР выпускает оборудование для аспирации, пылеулавливания и промышленной очистки воздуха. Конкретное решение подбирается по характеристикам загрязнений.
Механический пылеуловитель МП используется для очистки газопылевых потоков. Он применяется в системах аспирации и пневмотранспорта. Аппарат может выполнять предварительное пылеулавливание.
МП работает с частицами от 5 мкм до 50 мм. Степень очистки достигает 99–99,9 % в зависимости от условий эксплуатации.
Картриджные фильтры УФК предназначены для фильтрационной очистки. Они работают с мелкодисперсной пылью. Автоматическая импульсная регенерация очищает фильтрующие элементы.
Рукавные фильтры ФЦР применяются для очистки больших объёмов воздуха. Оборудование работает с мелкодисперсными загрязнениями и может использоваться при высоких концентрациях пыли.
Мобильные аспирационные установки МАУ решают задачи локального удаления загрязнений. Они применяются на отдельных рабочих местах и производственных участках.
Оборудование для машиностроительного предприятия выбирается после анализа газопылевого потока.Состав пыли, концентрация и режим работы определяют технологическую схему.
Как подобрать оборудование для аспирации
Подбор начинается со сбора исходных данных. Необходимо определить источники пылеобразования и параметры технологического процесса.
Для выбора оборудования оценивают:
- вид и состав загрязнений;
- размер пылевых частиц;
- концентрацию пыли;
- абразивность;
- температуру газопылевого потока;
- расход воздуха;
- число источников;
- режим работы оборудования;
- схему воздуховодов;
- требуемую степень очистки;
- способ сбора и разгрузки пыли.
Название операции само по себе не определяет тип пылеуловителя. Решение принимается по фактическим характеристикам загрязнений.
Вопросы и ответы
Чем аспирация отличается от промышленной вентиляции?
Промышленная вентиляция обеспечивает воздухообмен. Аспирация захватывает загрязнения возле технологического источника и направляет их на очистку.
Какая пыль образуется в машиностроении?
Состав зависит от производства. Возможны металлическая, абразивная, минеральная и мелкодисперсная пыль, а также аэрозольные загрязнения.
Зачем нужна предварительная очистка?
Она отделяет часть частиц до фильтрационной ступени. Это снижает пылевую нагрузку на фильтрующие элементы.
Когда применяется локальная аспирация?
Она используется для удаления загрязнений от отдельного источника или рабочего участка. Конкретная схема зависит от условий производства.
Можно ли объединить несколько участков одной системой?
Централизованная аспирация может объединять несколько источников. При этом учитываются расходы воздуха, сопротивление сети и режим работы оборудования.
Как абразивная пыль влияет на систему?
Твёрдые абразивные частицы могут ускорять износ элементов. Особое внимание уделяют участкам изменения направления воздушного потока.
Заключение
Аспирация в машиностроении удаляет пыль от производственных источников. Она применяется при механической, шлифовальной, зачистной и абразивной обработке, если параметры загрязнений требуют организованного удаления.
Эффективность системы зависит от захвата пыли, аэродинамики сети и выбранной технологии очистки.
При высокой концентрации загрязнений может применяться многоступенчатая схема. Механическая очистка снижает пылевую нагрузку. Картриджная или рукавная фильтрация выполняет последующую очистку воздуха.
Оборудование необходимо подбирать по фактическим характеристикам газопылевого потока. Такой подход позволяет связать аспирацию с реальными условиями машиностроительного производства.
